01 Description du produit

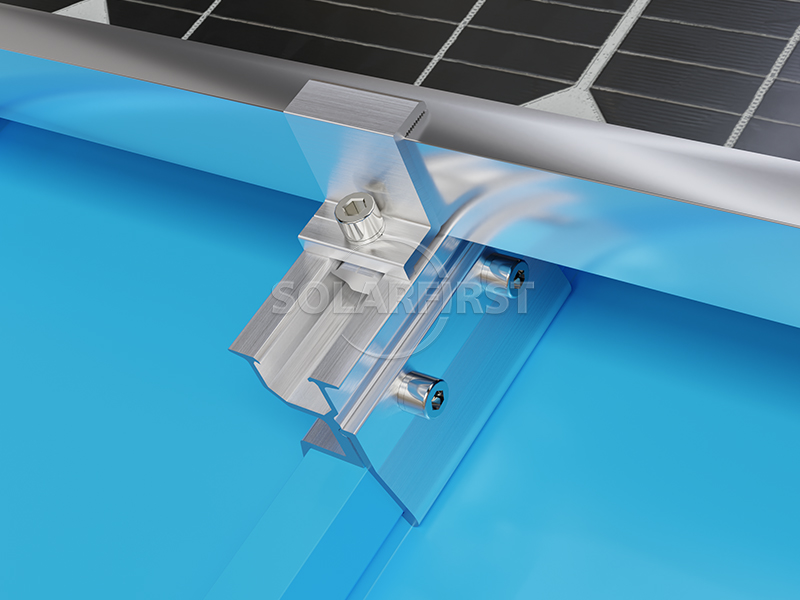

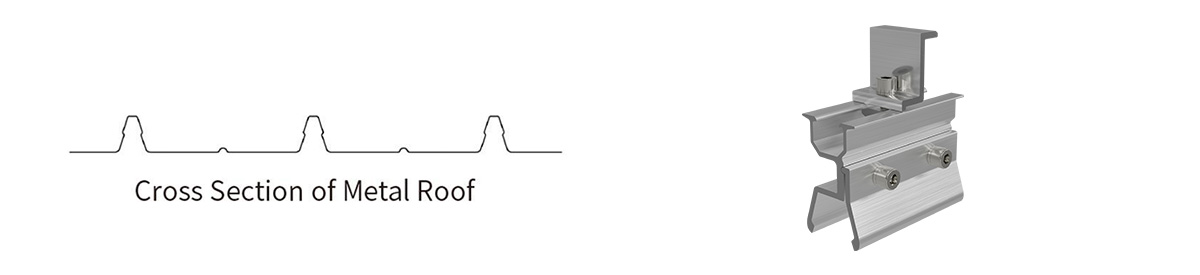

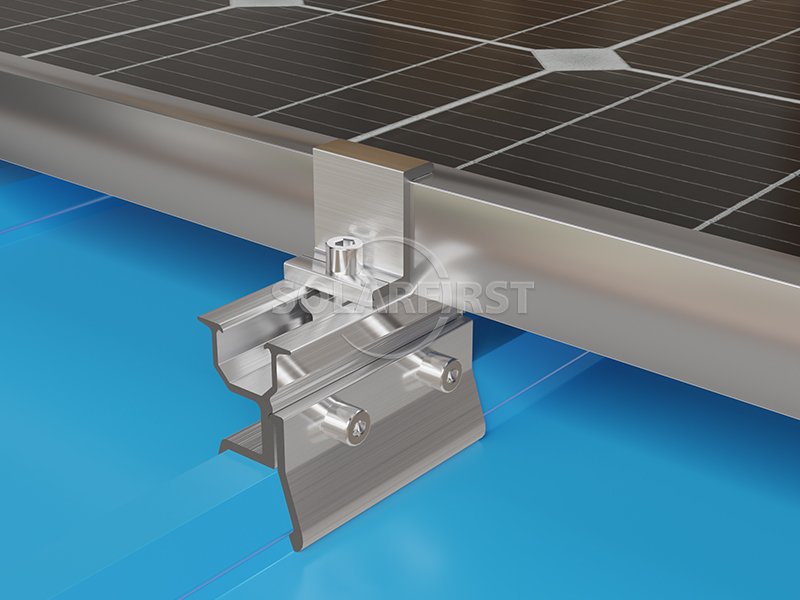

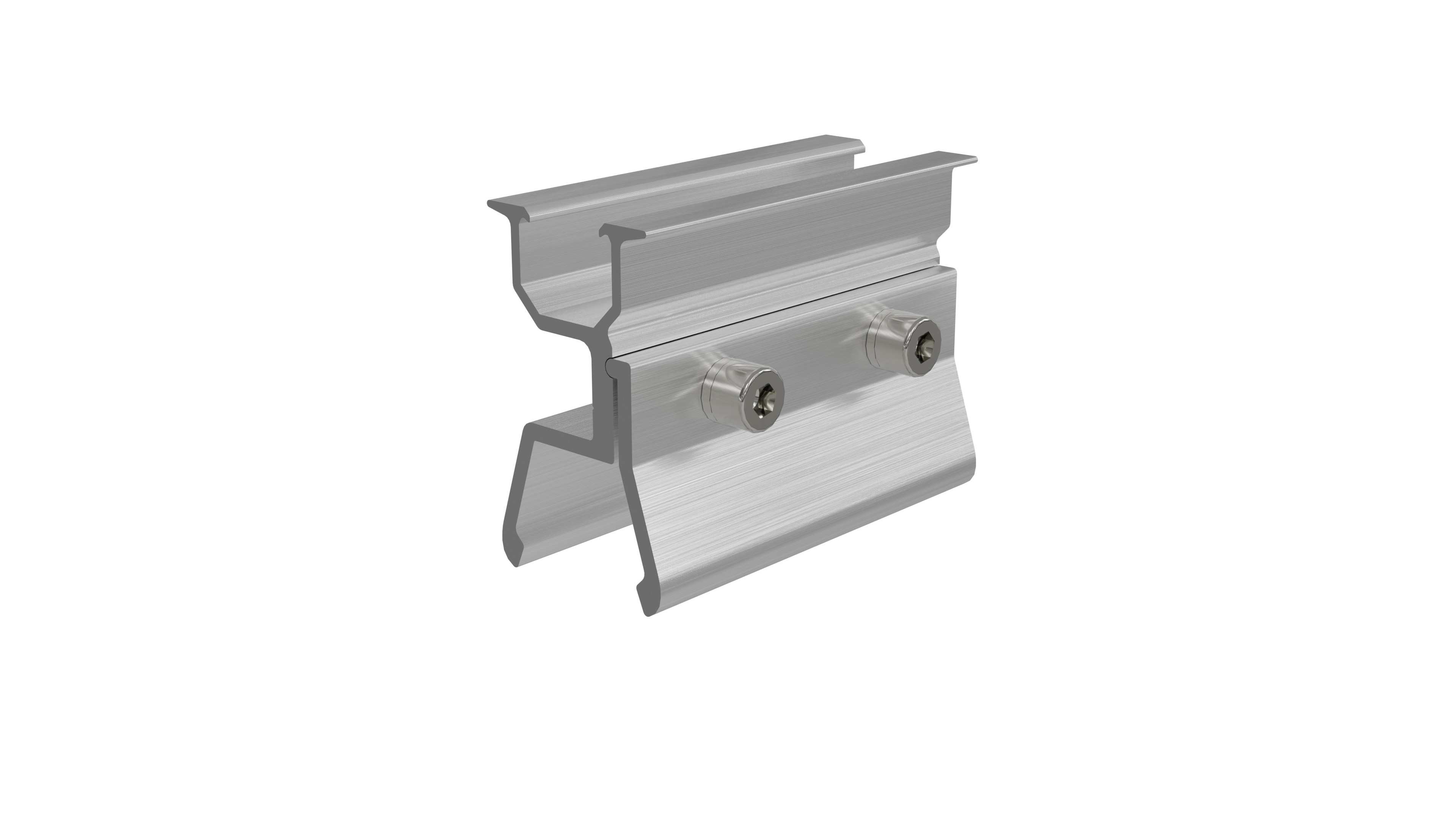

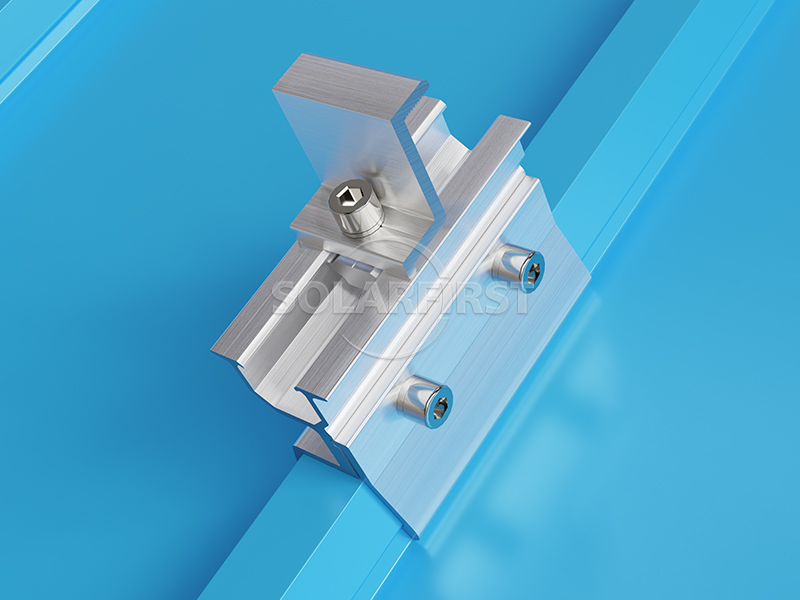

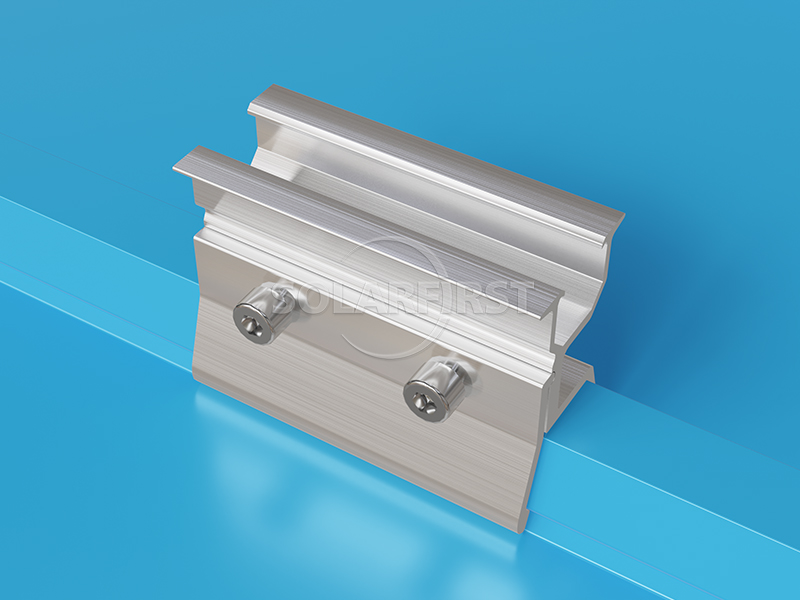

Le mini-rail en aluminium est un système de fixation de toiture métallique non perforant, spécialement conçu pour les tôles trapézoïdales. Fabriqué en aluminium anodisé 6005-T5, il offre une excellente résistance à la corrosion et une durabilité structurelle optimale.
Par rapport aux solutions de serrage traditionnelles, ce mini support solaire sur rail offre des avantages significatifs :
La construction en alliage d'aluminium anodisé garantit une résistance à la corrosion à long terme.
Permet un positionnement précis selon les dessins, éliminant ainsi les erreurs d'installation et les ajustements.
Permet une installation rapide sans longs rails de toit, réduisant ainsi le temps de travail.
Ne nécessite aucun perçage, évitant ainsi totalement les risques potentiels de fuite.
La conception compacte et légère minimise les coûts d'expédition et économise l'espace du conteneur.
Cette solution légère, sans rail et sans perçage rend le projet Solar First Mini Rail Clip Lock rentable, rapide et remarquablement facile à assembler.

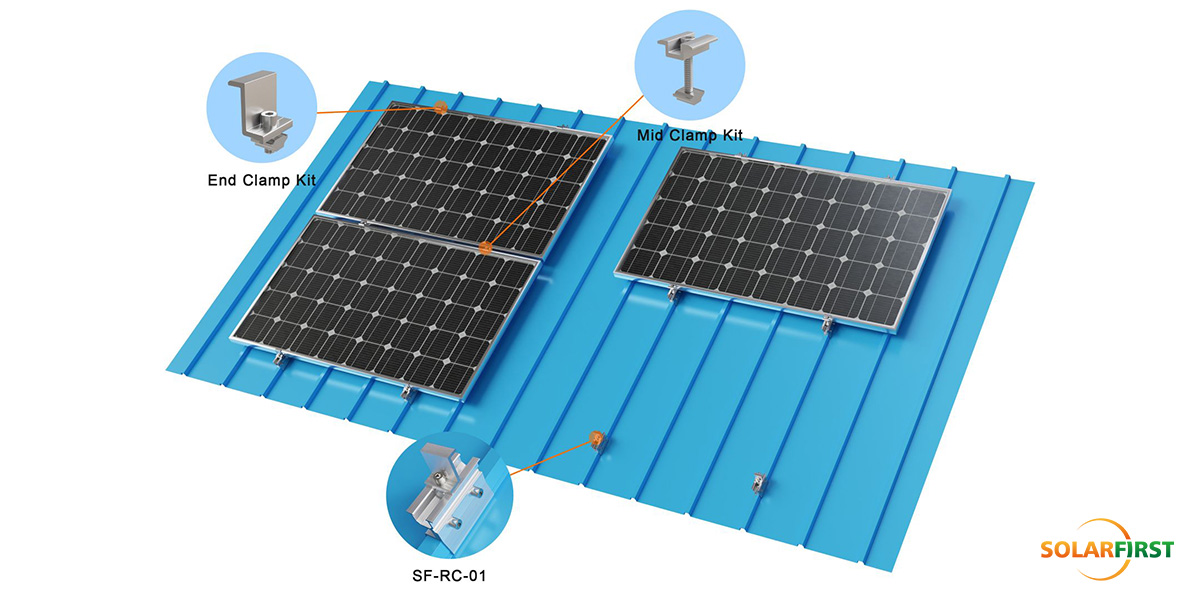

02 Schéma des accessoires

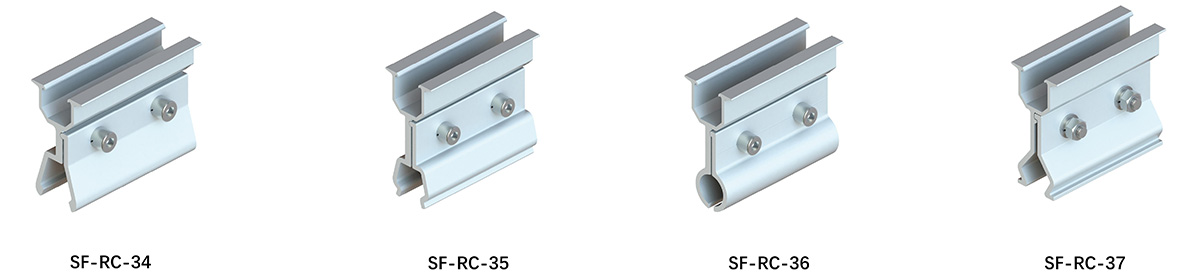

03 Composants du produit
| Dimensions (mm) | A | B | C | D |
| SF-RC-34 | 12,7 | 19.1 | 24,5 | 20.2 |
| SF-RC-35 | 17,9 | 13,8 | 25 | 16.2 |
| SF-RC-36 | 0 | 10.1 | 20.2 | 7.1 |
| SF-RC-37 | 0 | 12.3 | 24,6 | 14,7 |
04 Paramètres d'ingénierie de base
| Indicateurs clés | Détails des paramètres |
| Toiture applicable | Toiture en métal |
| Charge de vent | 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle au toit |
| Matériau principal | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| standard | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| Garantie | Garantie de 10 ans |
05 Scénarios d'application industrielle
✔ Usine de fabrication : Toiture des bâtiments de l'usine automobile/électronique
✔ Centre logistique de la chaîne du froid : Grand toit d'entrepôt
✔ Modernisation d'une serre agricole : Serre à ossature légère en acier
06 Services techniques professionnels
▶ Conception du schéma et analyse structurelle :
Fournissez des rapports de charge professionnels, une simulation de disposition des luminaires et des solutions de visualisation BIM.
▶ Assistance à l'exploration sur site :
Les ingénieurs effectuent des relevés sur place de l’état du toit pour confirmer les conditions d’installation et les points à risque.
▶ Formation et conseils d'installation :
Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.
07 Système de vérification technique
▶ Tests environnementaux extrêmes
• Résiste à l'impact à basse température à -40℃
• Corrosion par brouillard salin (plus de 3 000 heures)
• Des tests extrêmes tels que la simulation d'un ouragan à 60 m/s.
▶ Certification par un tiers
• Nous détenons des certificats de pression du vent, de pression de la neige, de résistance sismique et de certification des matériaux délivrés par TUV, SGS et d'autres institutions pour garantir la conformité des projets mondiaux.
08 Colis et expédition
Emballage standard international ; les marchandises sont expédiées depuis les ports de Shanghai, Ningbo, Tianjin, Xiamen et Shenzhen en Chine.

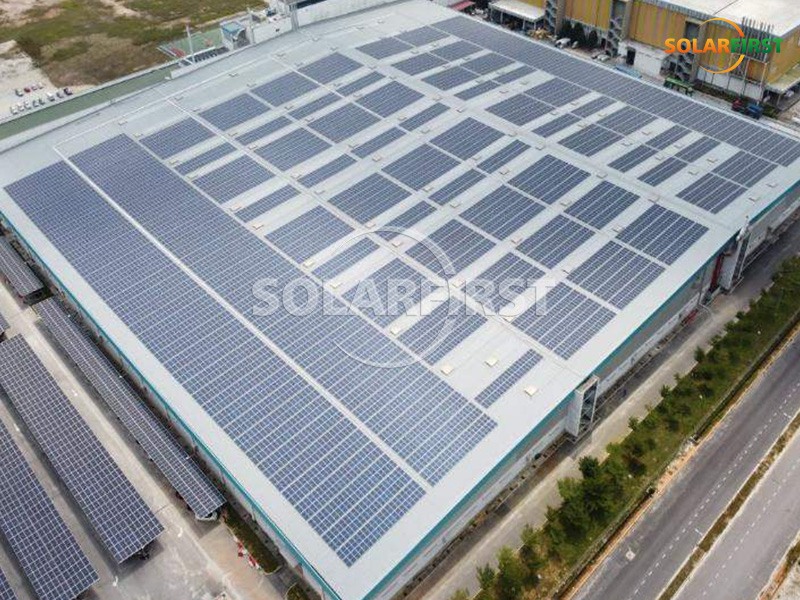

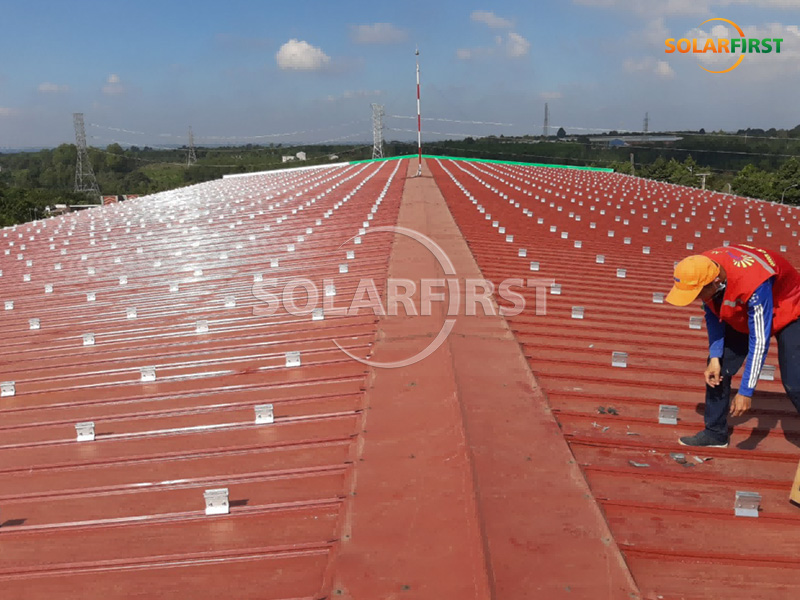

09 Projet de cas
The Klip Lok Solar Metal Roof Mount is a professionally engineered, high-strength aluminum solution designed for a secure and precise connection to metal roof sheets. Its optimized design significantly reduces installation time and overall cost.
Détails
This versatile L-foot mounting system accommodates corrugated, trapezoidal, and asbestos roofing sheets, with multiple fastener options for fast and secure installation. Fully compliant with international wind and snow load standards, it ensures reliability across diverse climates.
Détails

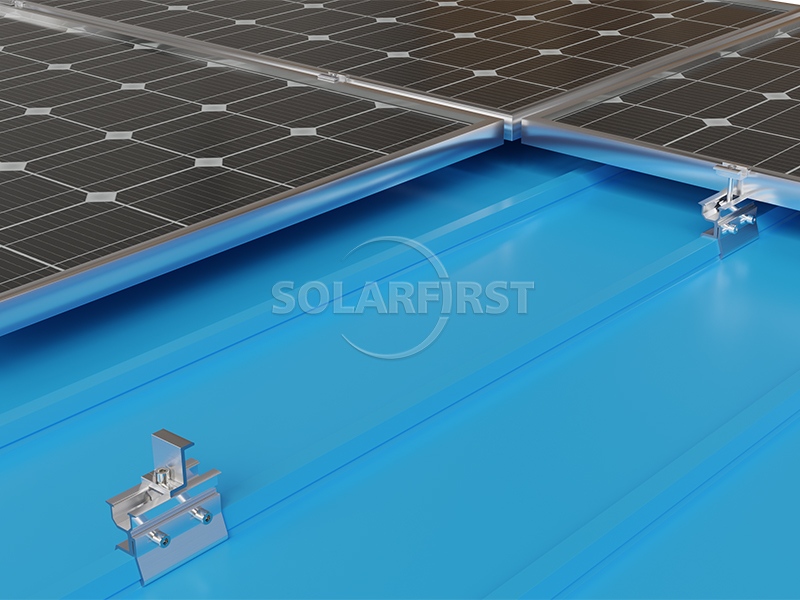

Standing seam roof clamps are non-penetrating devices used to securely attach various accessories, such as solar panels, snow guards, and fall protection systems, to standing seam metal roofs without drilling or damaging the roof surface.
Détails

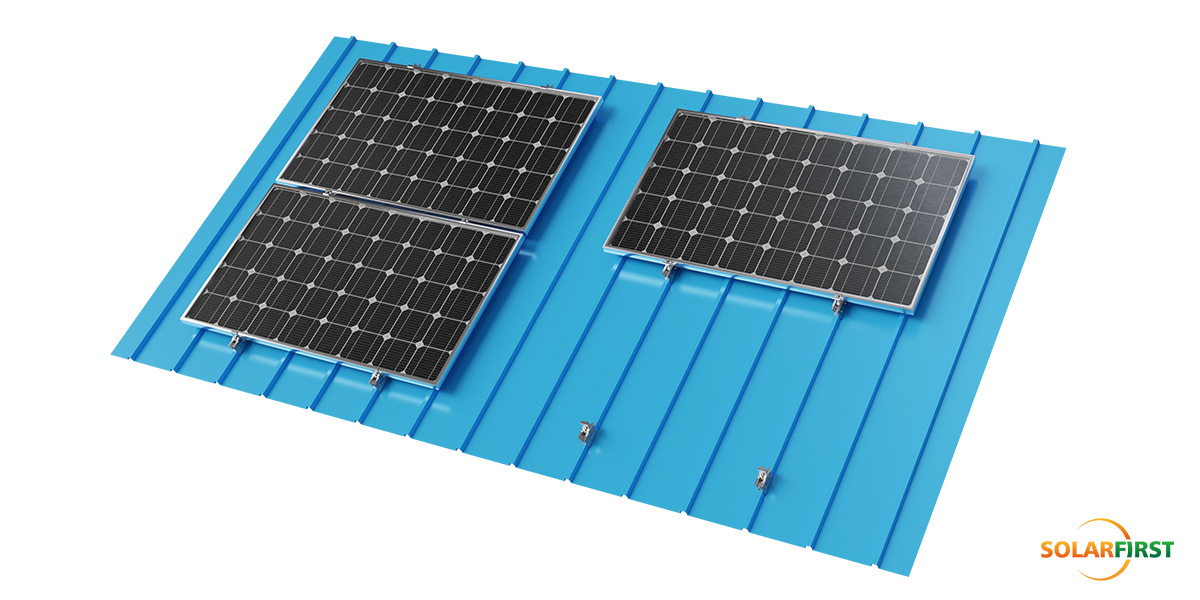

U-Rail solar metal roof mounts are a cost-effective, rail-less solar mounting solution designed specifically for trapezoidal metal (tin) roofs. They feature a simple design that uses short U-shaped aluminum rails fixed directly to the roof ridges.
