Systèmes de suivi solaire Horizon série D

01 Description du produit

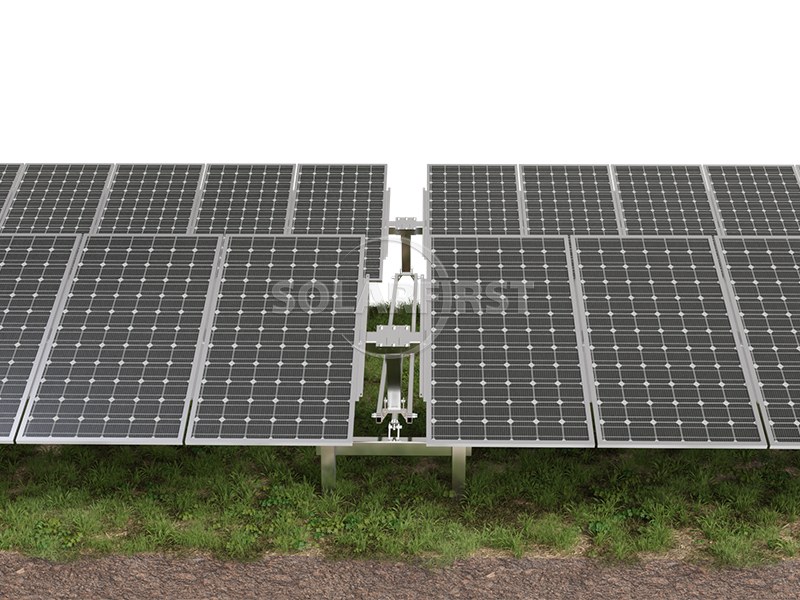

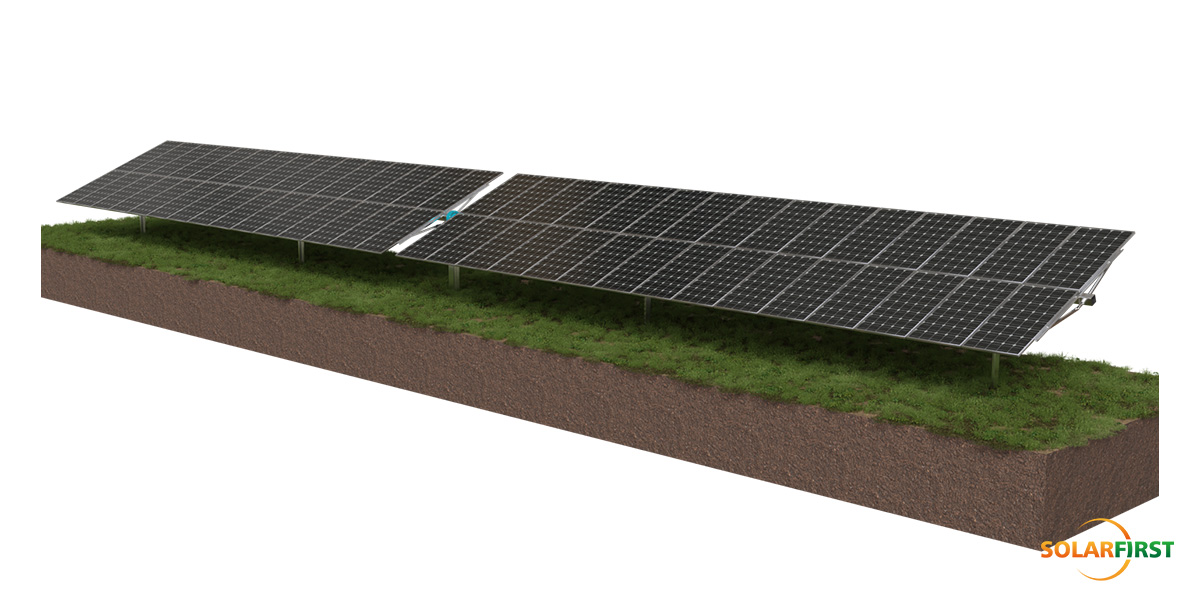

Le tracker Horizon série D est conçu pour une grande adaptabilité aux terrains accidentés avec une différence de pente allant jusqu'à 15 % en direction nord-est. Sa conception modulaire 2P réduit considérablement le nombre de fondations sur pieux nécessaires à environ 140 pieux par MW, diminuant ainsi les coûts globaux.

Le système est compatible avec les modules de cellules de 182 mm et 210 mm et bénéficie d'une disposition sans obstacle entre des suiveurs indépendants pour une construction et une maintenance simplifiées. Sa fiabilité est renforcée par un système de contrôle indépendant qui surveille le fonctionnement et identifie les points de défaillance afin de minimiser les pertes de puissance. La technologie de suivi intelligent ajuste l'angle d'inclinaison en fonction des données du terrain et des conditions météorologiques pour accroître la production d'énergie. La stabilité du système est assurée par une conception structurelle exclusive et des essais rigoureux en soufflerie.

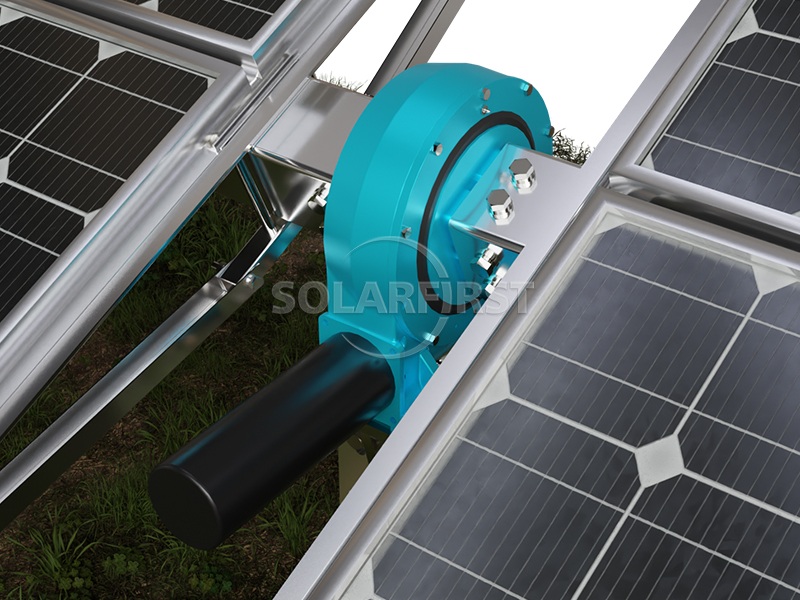

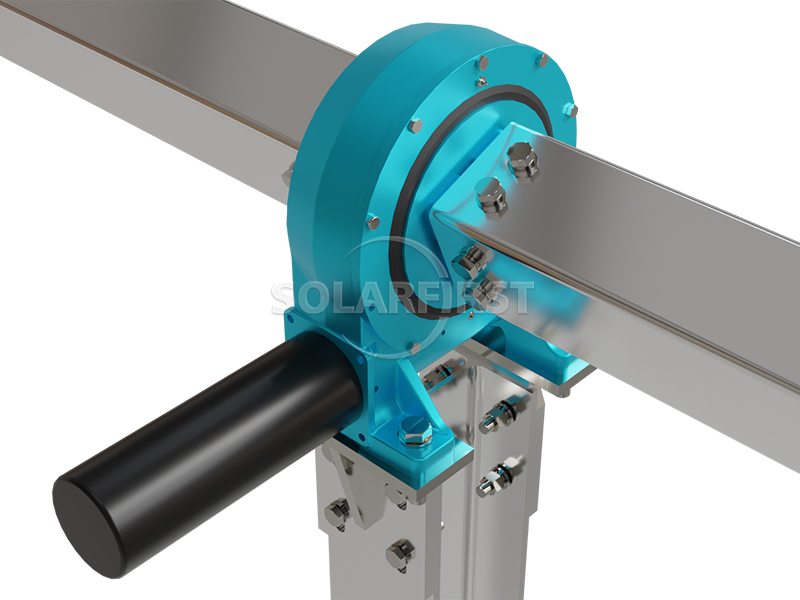

La structure principale est en acier galvanisé à chaud ou revêtu de Zn-Al-Mg, avec une épaisseur moyenne de revêtement ≥ 80 μm. Elle utilise un système d'entraînement rotatif et supporte différents types de fondations, notamment les pieux en béton armé, les pieux coulés sur place et les pieux en acier.

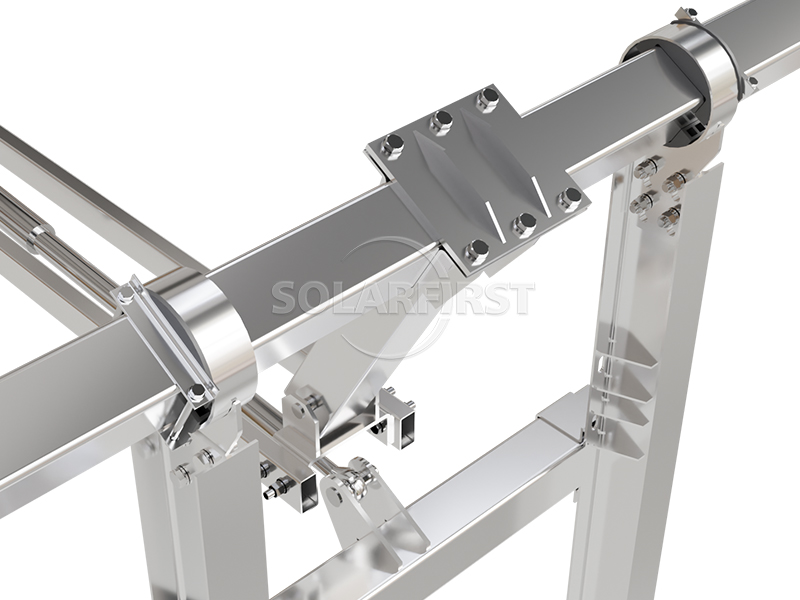

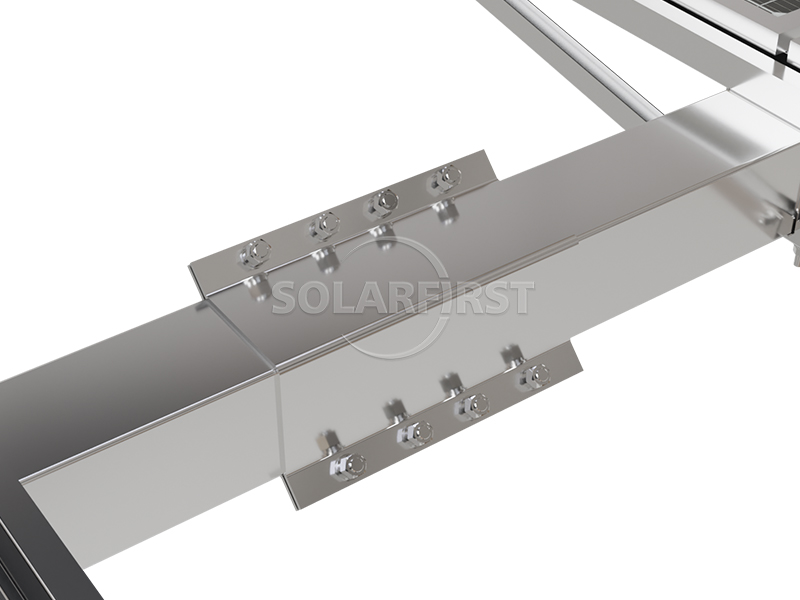

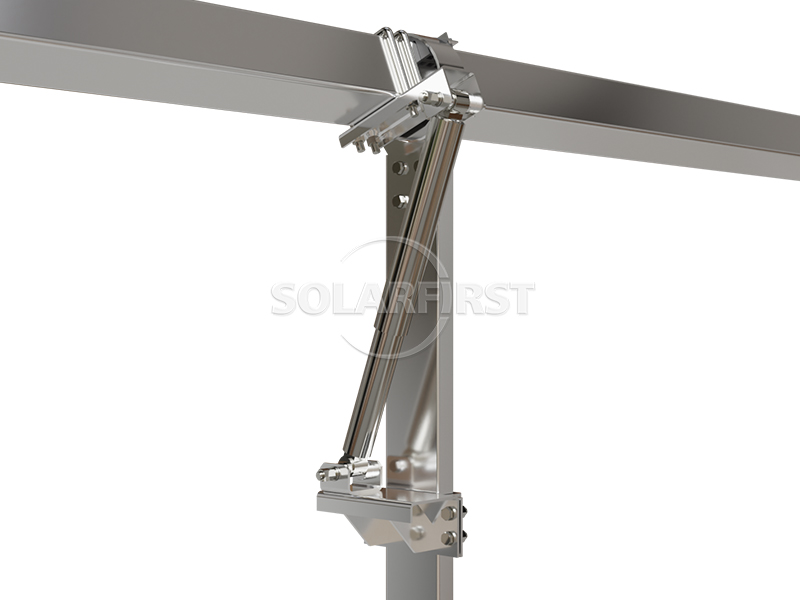

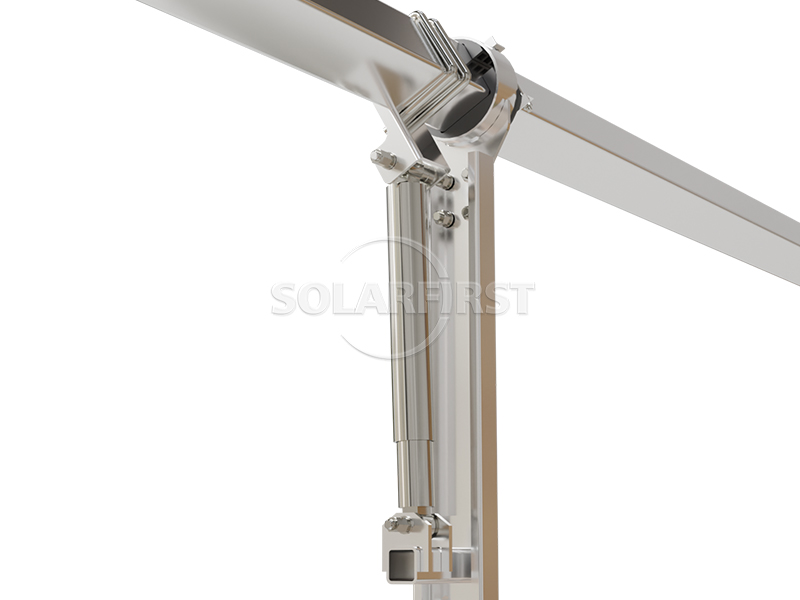

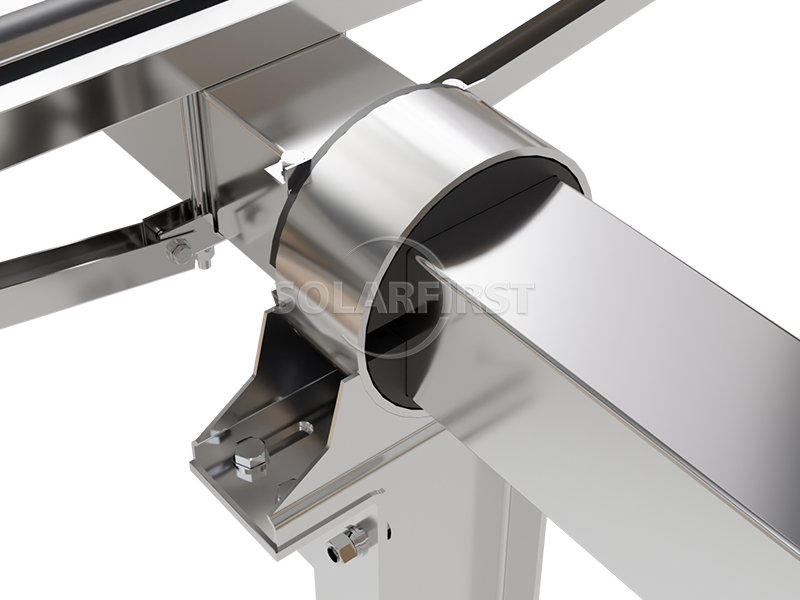

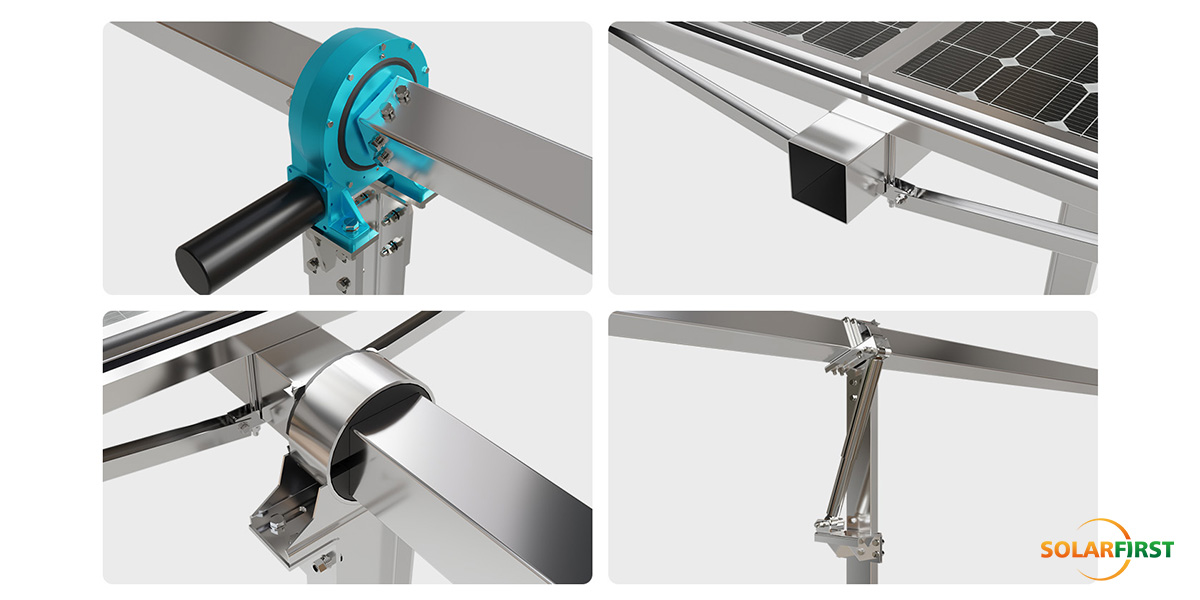

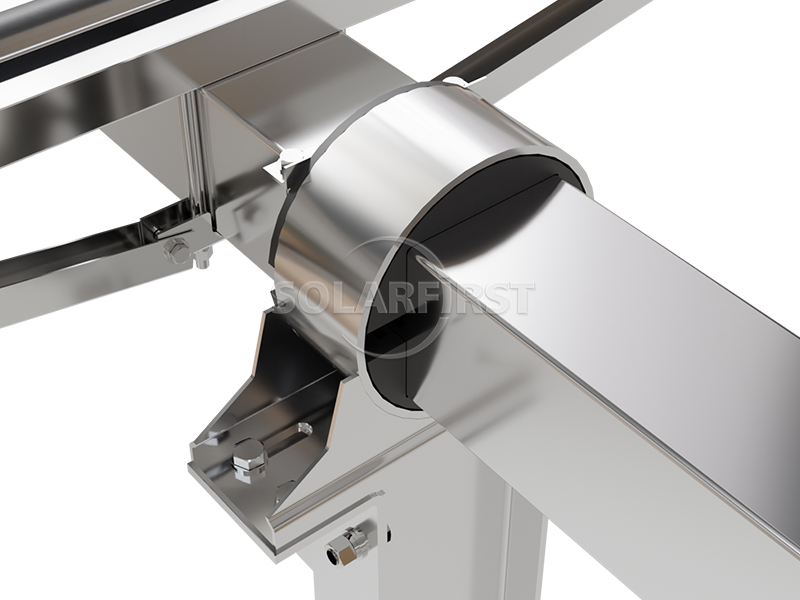

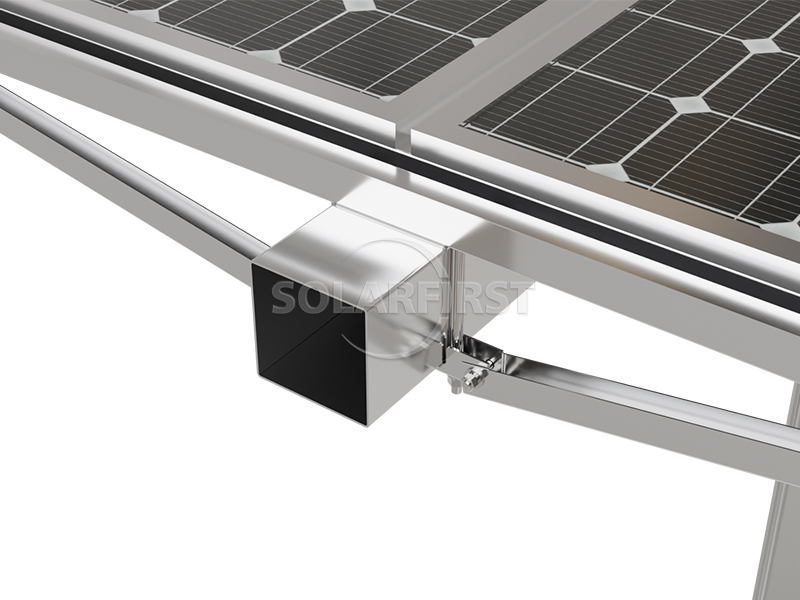

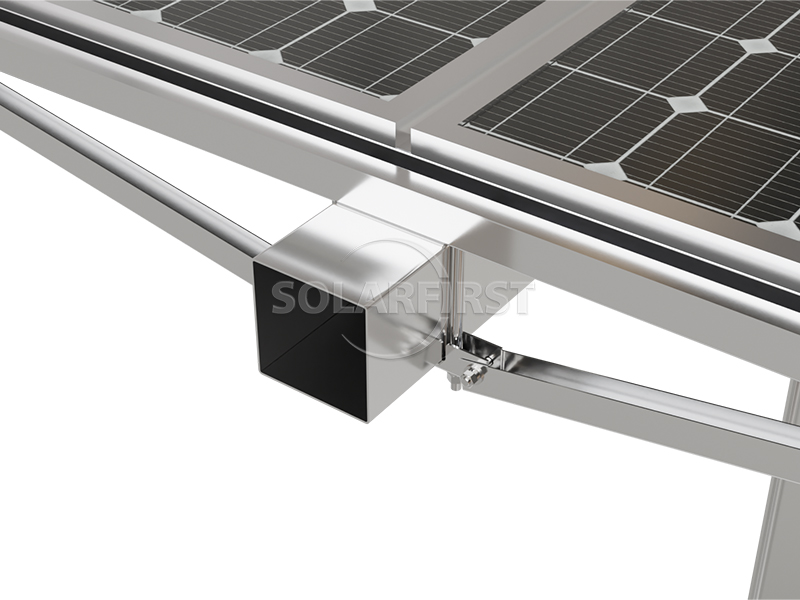

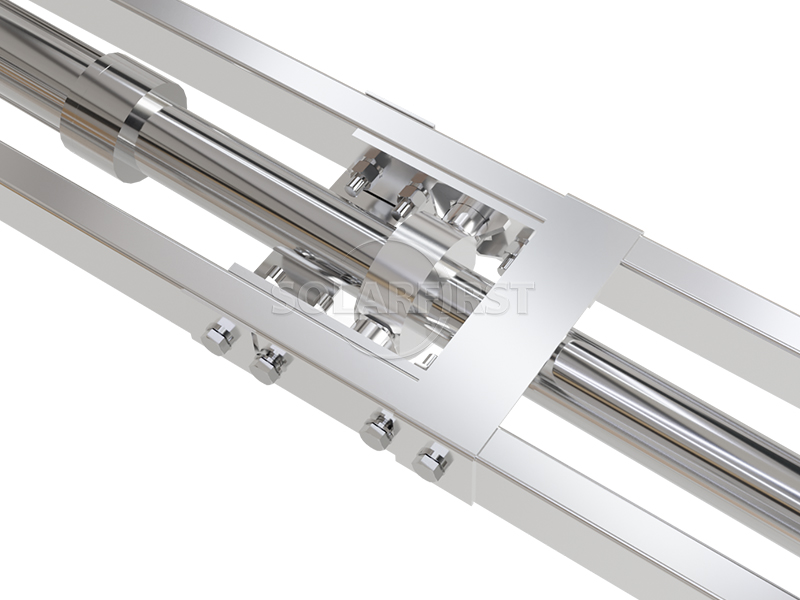

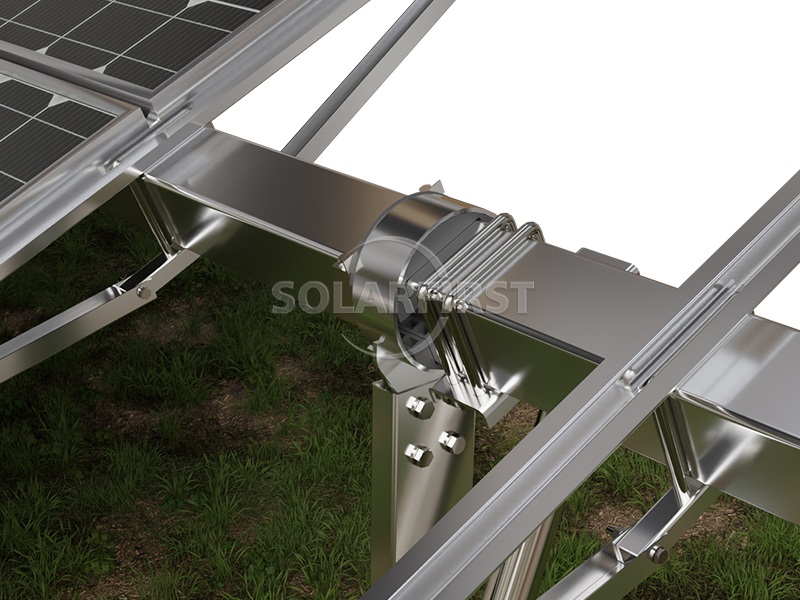

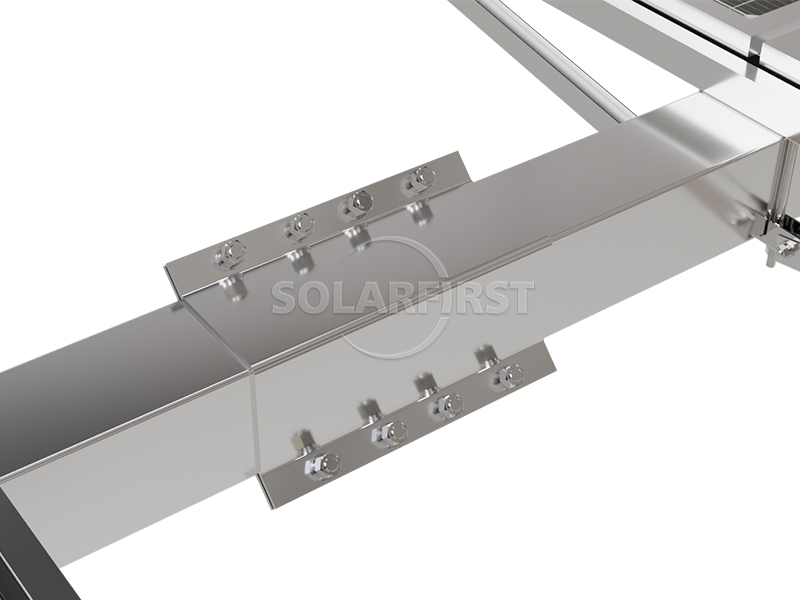

02 Schéma des accessoires

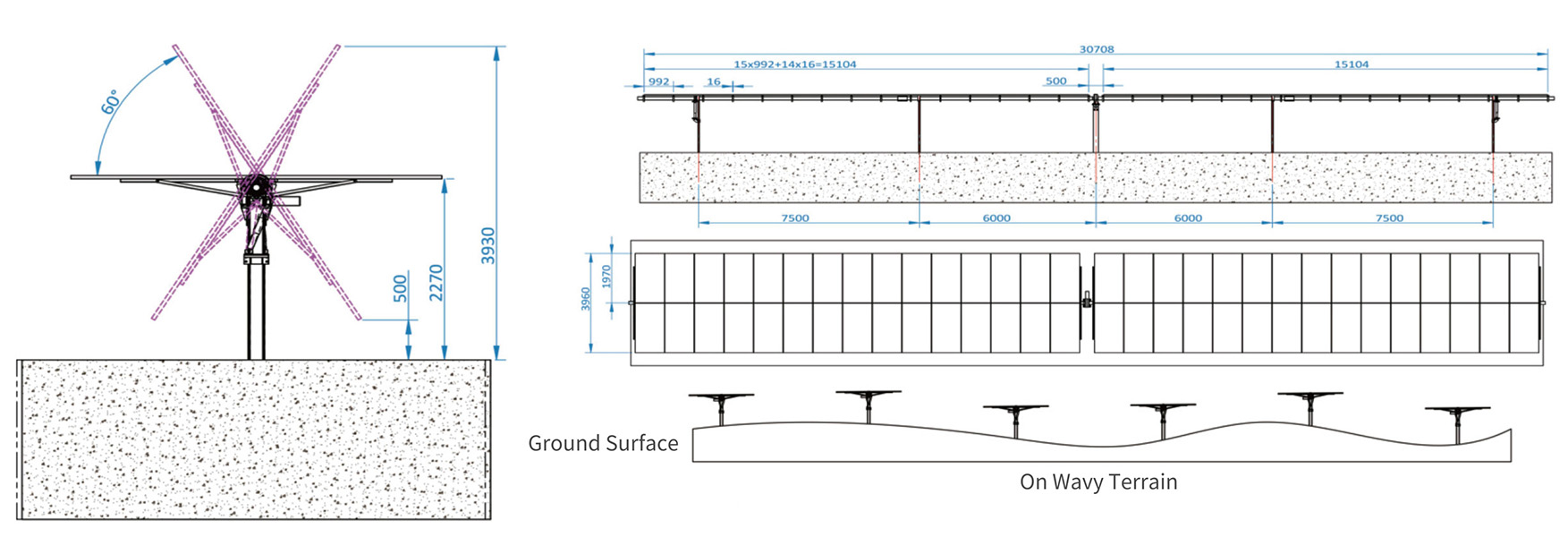

03 Paramètres d'ingénierie de base

04 Scénarios d'application industrielle

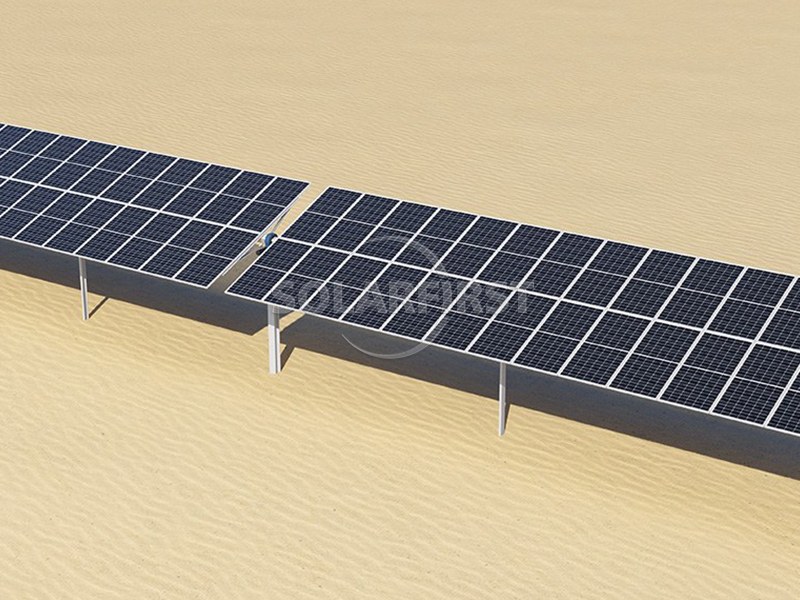

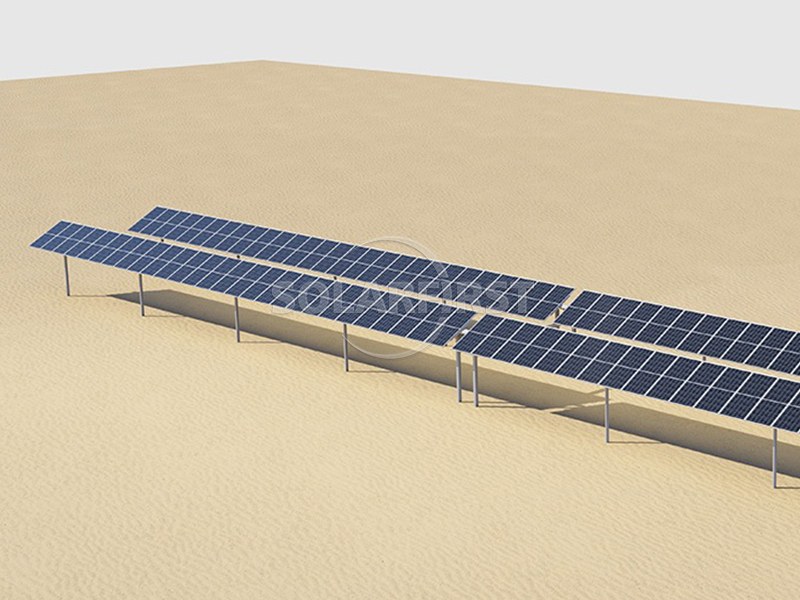

✔ Déserts et terres marginales : Systèmes applicables : Systèmes de suivi à axe unique et à deux axes

✔ Pentes et terrains vallonnés : Systèmes applicables : Systèmes inclinés à axe unique/systèmes adaptatifs à deux axes

✔ Photovoltaïque sur les toits et alimentation électrique communautaire : Systèmes applicables : Systèmes légers à essieu simple plat/systèmes à double essieu de petite taille

05 Services techniques professionnels

▶ Conception du schéma et analyse structurelle :

Fournir des rapports de calcul de charge personnalisés (y compris l'analyse de la charge de vent/de neige/de la force sismique).

▶ Assistance à l'exploration sur site :

Les ingénieurs effectuent des enquêtes sur site sur les conditions géologiques (capacité portante du sol/pente/environnement corrosif).

▶ Formation et conseils d'installation :

Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.

06 Système de vérification technique

Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.

07 Système de vérification technique

▶ Tests environnementaux extrêmes

• Résiste à l'impact à basse température à -40℃

• Corrosion par brouillard salin (plus de 3 000 heures)

• Des tests extrêmes tels que la simulation d'un ouragan à 60 m/s.

▶ Certification par un tiers

• Nous détenons des certificats de pression du vent, de pression de la neige, de résistance sismique et de certification des matériaux délivrés par TUV, SGS et d'autres institutions pour garantir la conformité des projets mondiaux.

07 Colis et expédition

Emballage standard international ; les marchandises sont expédiées depuis les ports de Shanghai, Ningbo, Tianjin, Xiamen et Shenzhen en Chine.

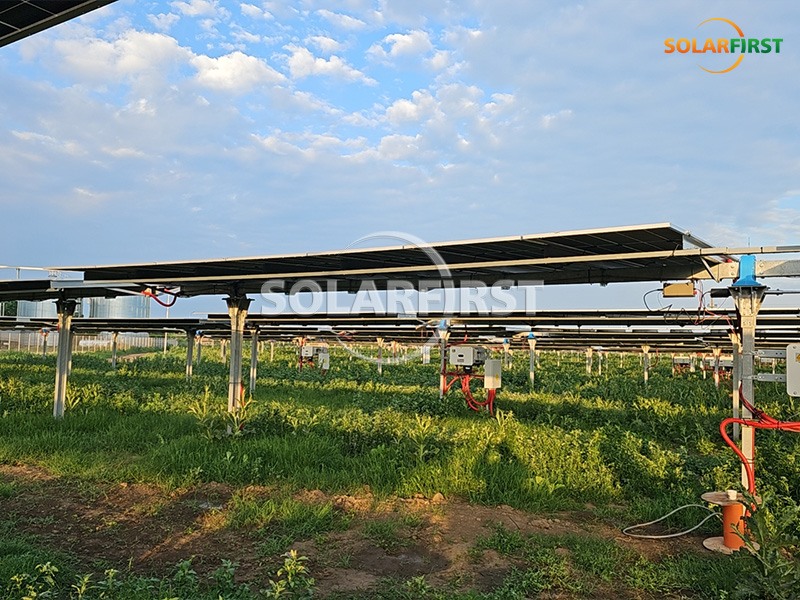

08 Projet de cas
