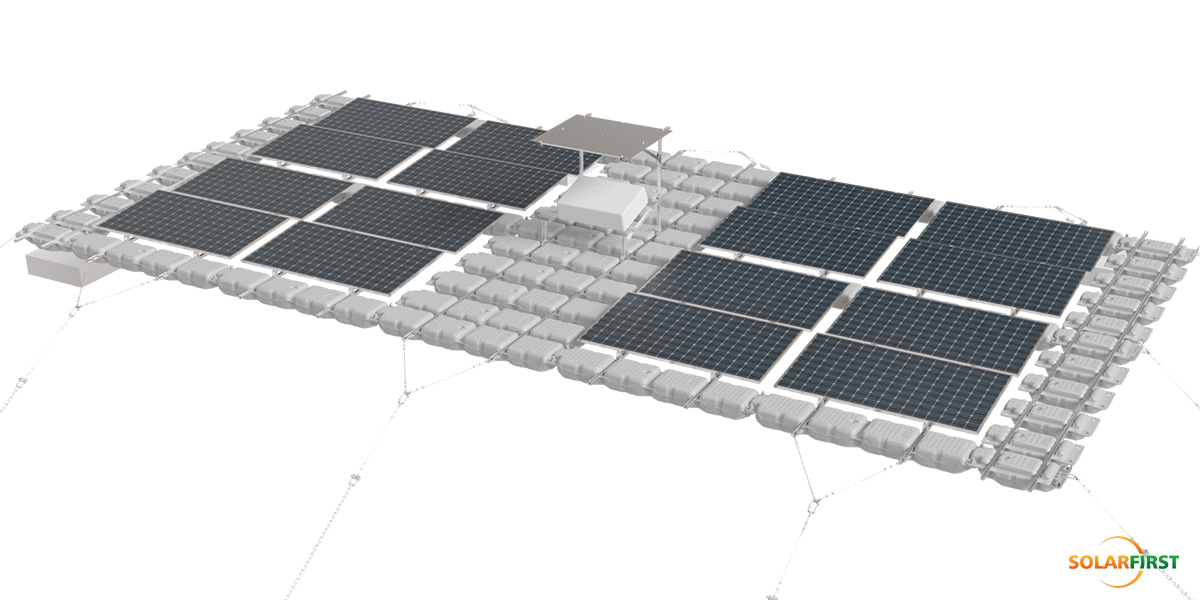

Système de montage solaire flottant SF (TGW03)

01 Description du produit

Le support solaire flottant SF (TGW03) est un système solaire flottant de troisième génération conçu pour des performances supérieures dans divers environnements aquatiques et des conditions exigeantes. Il offre une large gamme d'applications : lacs, rivières, étangs à poissons, mines à ciel ouvert et réservoirs. Il résiste à des vagues de ≤ 0,5 m et à des débits de ≤ 0,5 m/s, avec une résistance au vent jusqu'à 60 m/s.

Le système prend en charge tous les modules photovoltaïques cadrés disponibles dans le commerce, avec des angles d'inclinaison réglables à 5°, 10° ou 15°. Son excellente efficacité d'expédition ne nécessite que six conteneurs 40HQ par MW, réduisant ainsi considérablement les coûts logistiques.

Fabriqué avec des flotteurs écologiques en PEHD, de l'aluminium anodisé AL6005-T5, de l'acier inoxydable SUS304 et de l'acier revêtu de zinc-aluminium-magnésium (Zn-Al-Mg), le TGW03 garantit une fiabilité à long terme et est sans danger pour les sources d'eau potable et les zones écologiquement sensibles. Bénéficiant d'une garantie de 10 ans, il offre une solution durable et économique pour les projets photovoltaïques flottants décentralisés et à grande échelle, établissant une nouvelle référence en matière d'adaptabilité et de valeur.

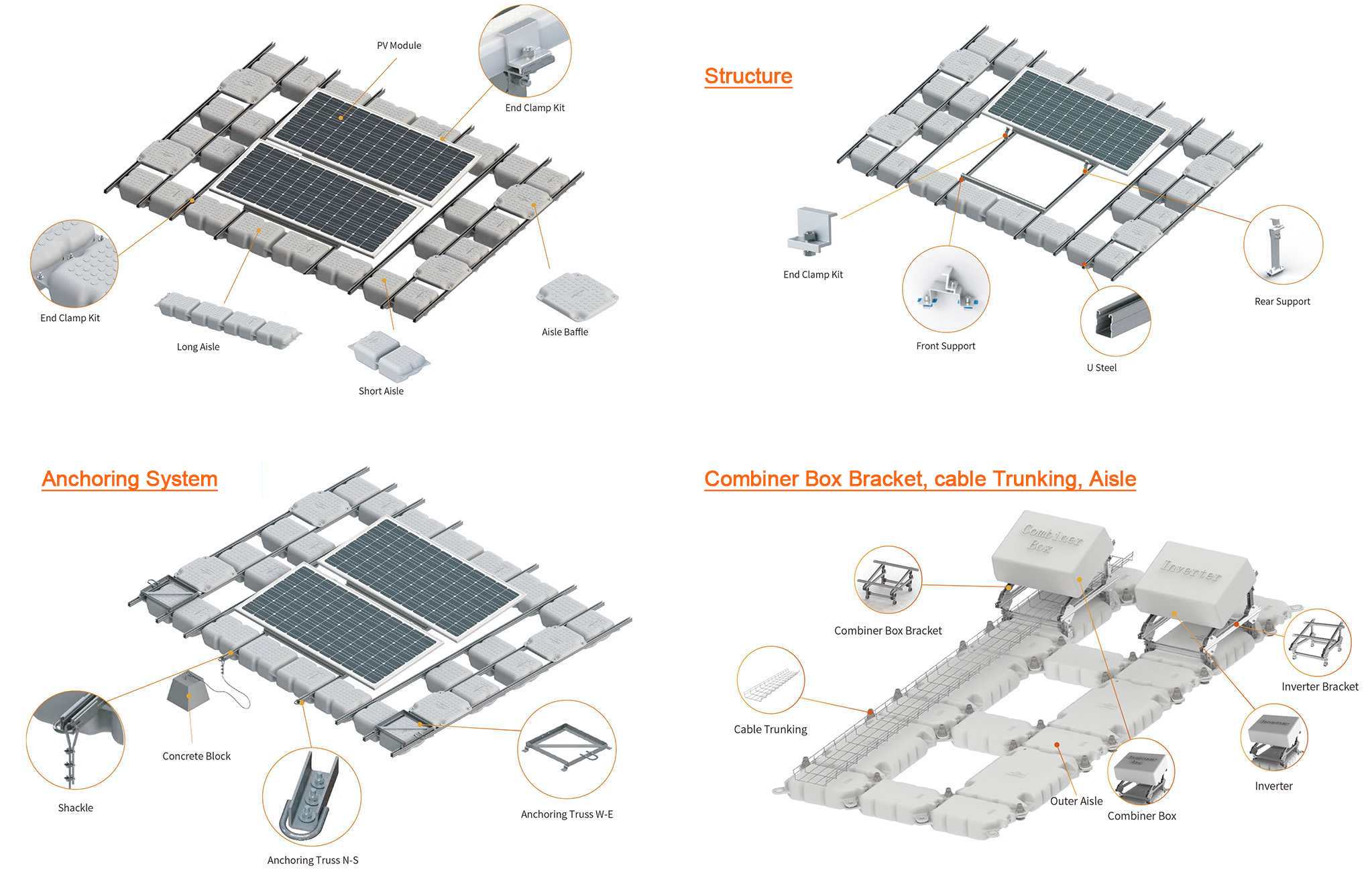

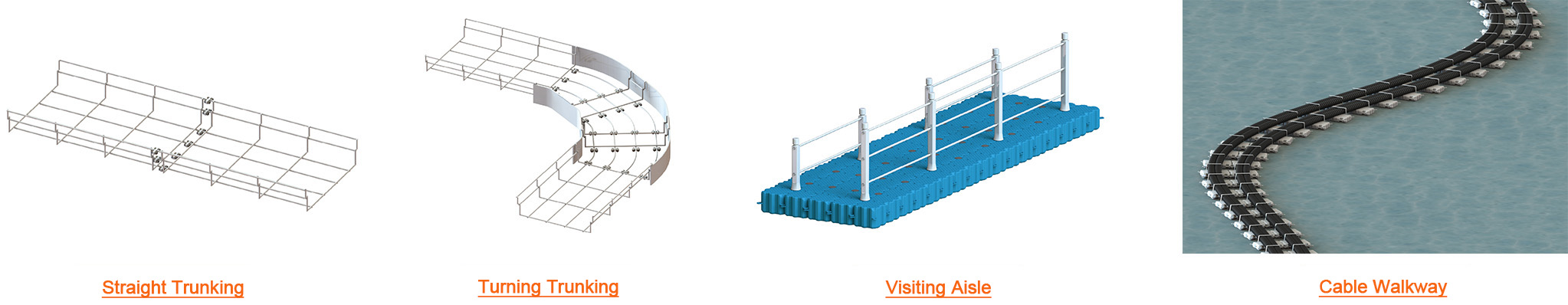

02 Schéma des accessoires

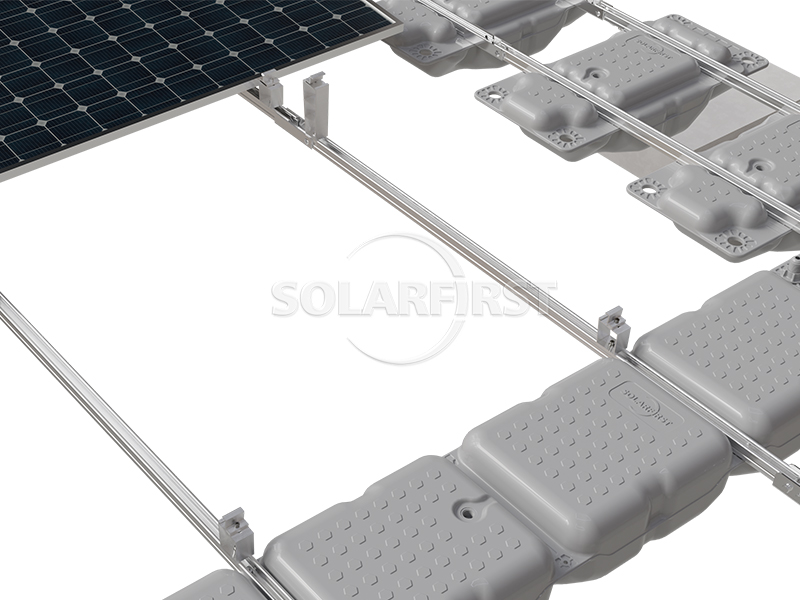

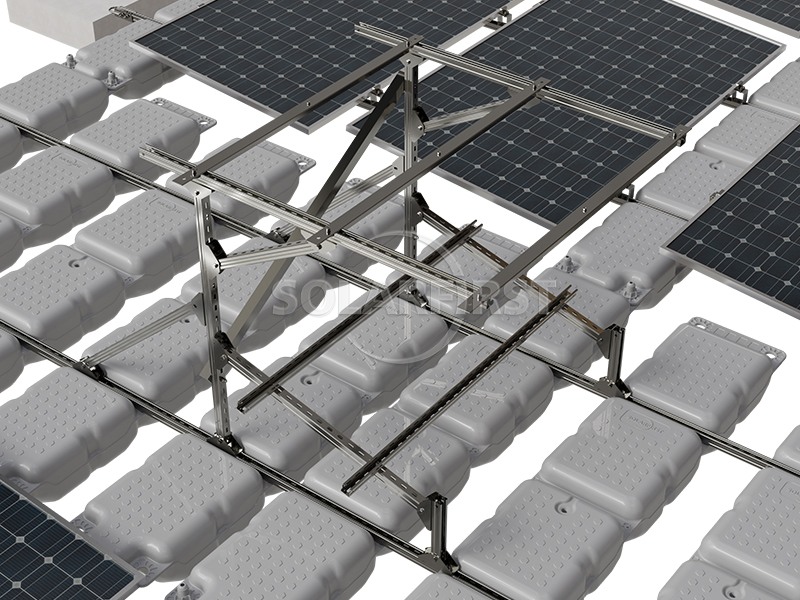

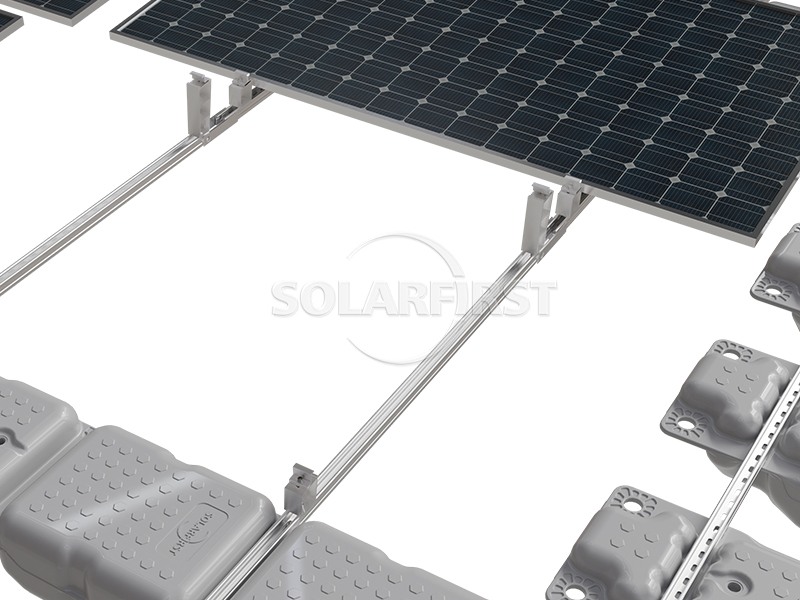

03 Composants du produit

04 Paramètres d'ingénierie de base

05 Scénarios d'application industrielle

✔ Projet complémentaire photovoltaïque de pêche : Étangs à poissons et lacs d'aquaculture, formant un modèle tridimensionnel de « production d'électricité de couche supérieure et d'aquaculture de couche inférieure »

✔ Ranchs offshore et marins : Des corps flottants anticorrosion doivent être adoptés

✔ Zones d'eaux industrielles : bassins d'eaux usées industrielles, zones de sédimentation en zones minières

✔ Réservoirs : Principalement de type flottant (comme la zone d'eau profonde au milieu du réservoir) ou de type fixe à fondation sur pieux (zone d'eau peu profonde près du rivage)

✔ Paysages écologiques urbains : rivières, lacs paysagers et bassins de régulation des stations d'épuration

06 Services techniques professionnels

▶ Conception du schéma et analyse structurelle :

Fournir des rapports de calcul de charge personnalisés (y compris l'analyse de la charge de vent/de neige/de la force sismique).

▶ Assistance à l'exploration sur site :

Les ingénieurs effectuent des enquêtes sur site sur les conditions géologiques (capacité portante du sol/pente/environnement corrosif).

▶ Formation et conseils d'installation :

Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.

07 Système de vérification technique

Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.

07 Système de vérification technique

▶ Tests environnementaux extrêmes

• Résiste à l'impact à basse température à -40℃

• Corrosion par brouillard salin (plus de 3 000 heures)

• Des tests extrêmes tels que la simulation d'un ouragan à 60 m/s.

▶ Certification par un tiers

• Nous détenons des certificats de pression du vent, de pression de la neige, de résistance sismique et de certification des matériaux délivrés par TUV, SGS et d'autres institutions pour garantir la conformité des projets mondiaux.

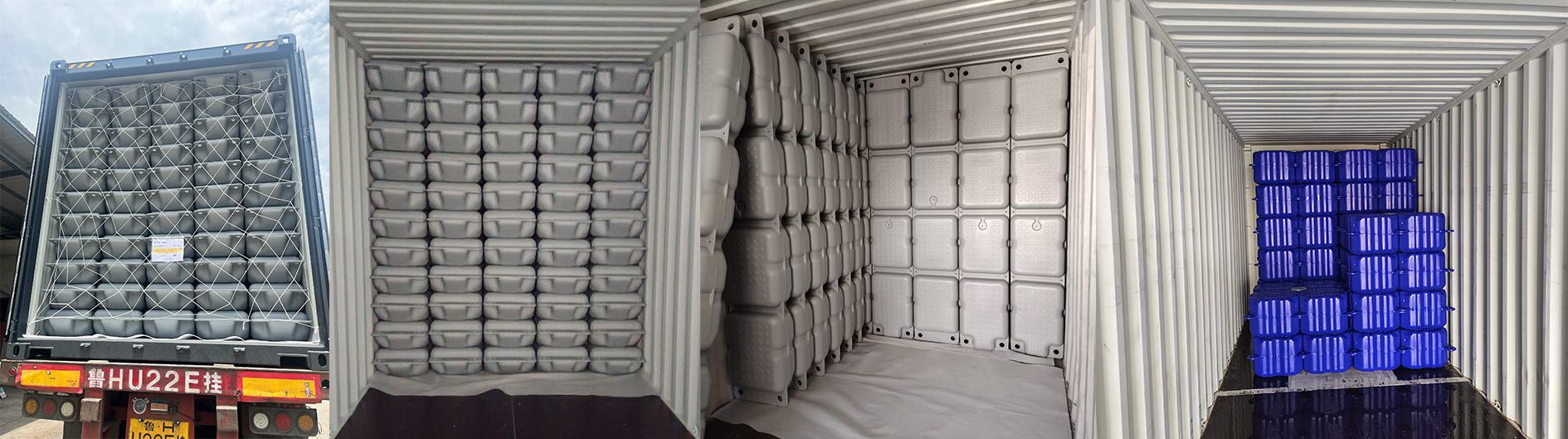

08 Colis et expédition

Emballage standard international ; les marchandises sont expédiées depuis les ports de Shanghai, Ningbo, Tianjin, Xiamen et Shenzhen en Chine.

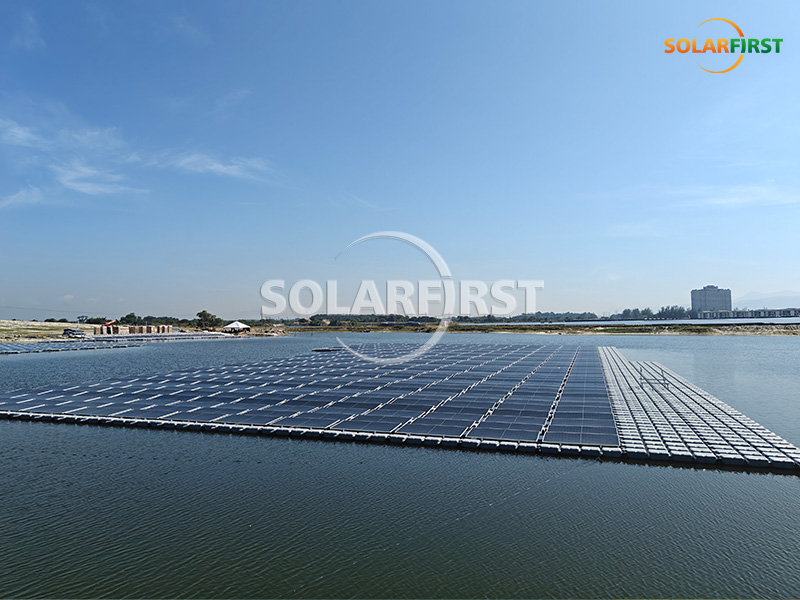

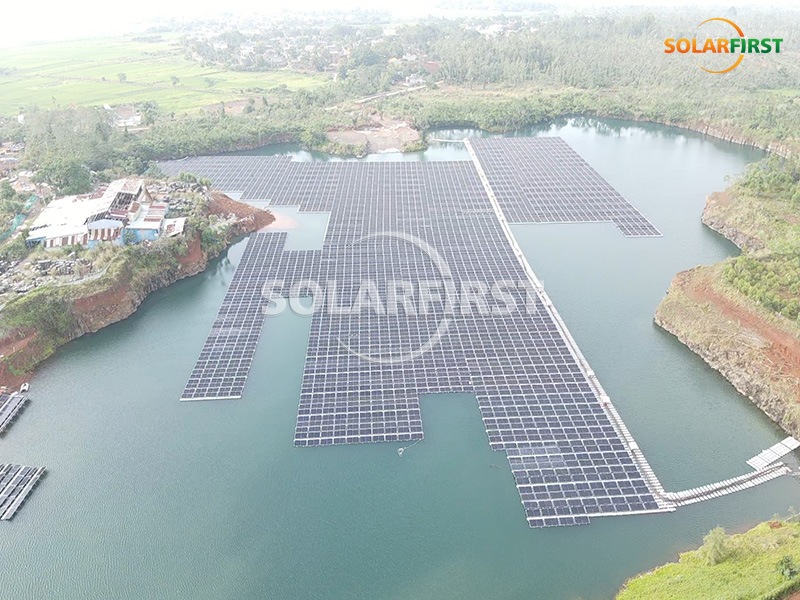

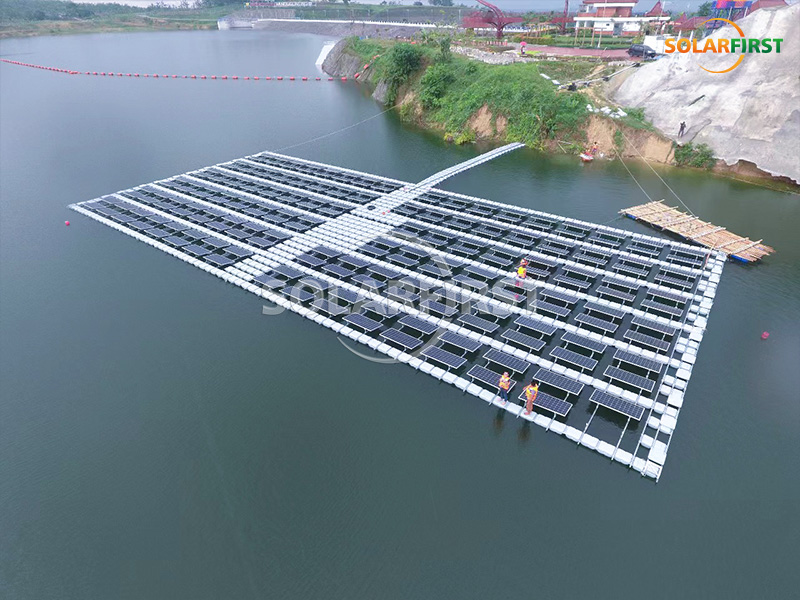

09 Projet de cas
