Support de toit solaire en métal avec pied en L

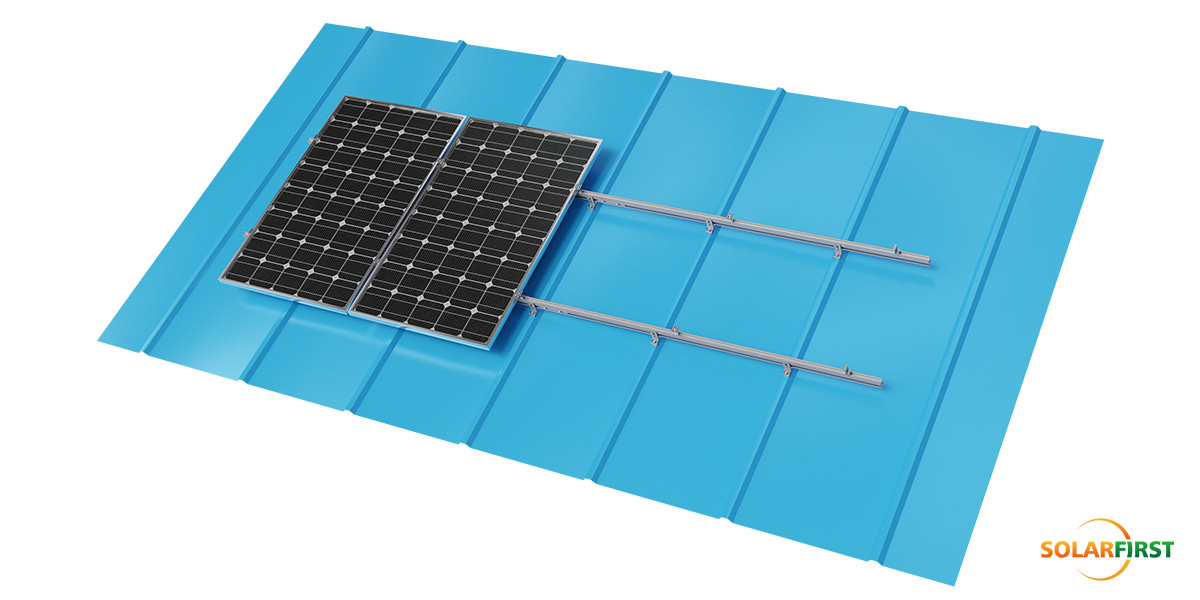

Le support de toit solaire SF avec pied en L offre une solution de montage simplifiée et efficace pour les toits métalliques de type trapèze, caractérisée par sa séquence d'installation logique et rapide.

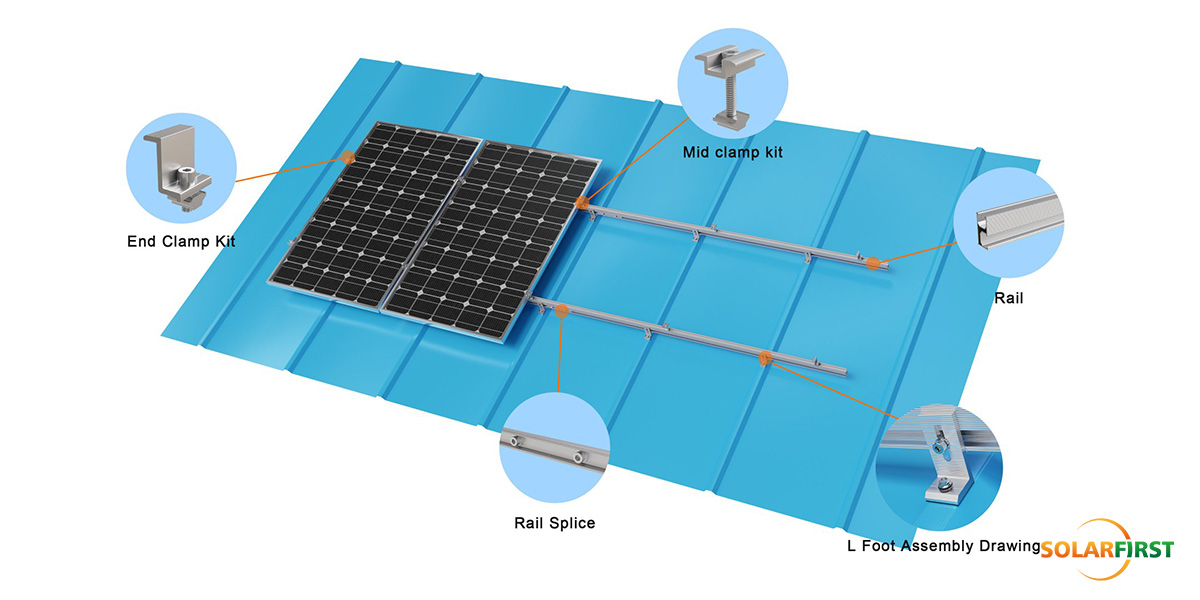

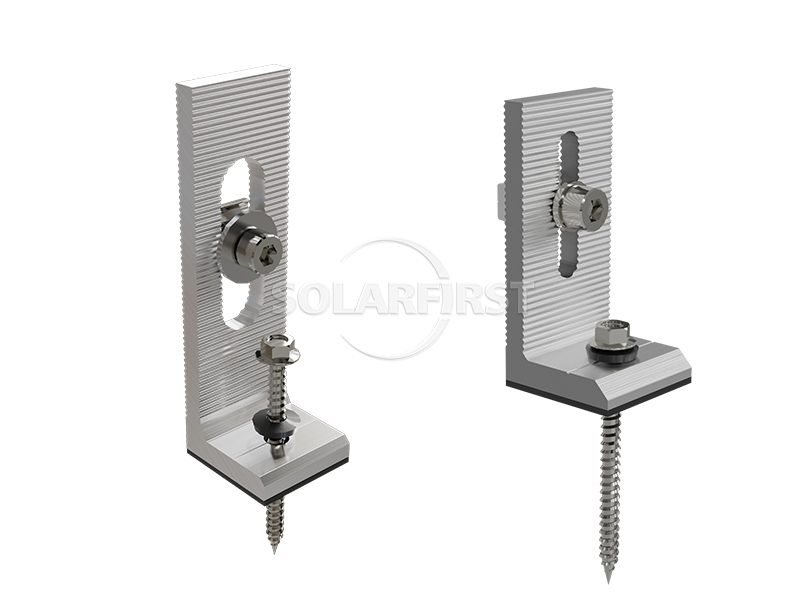

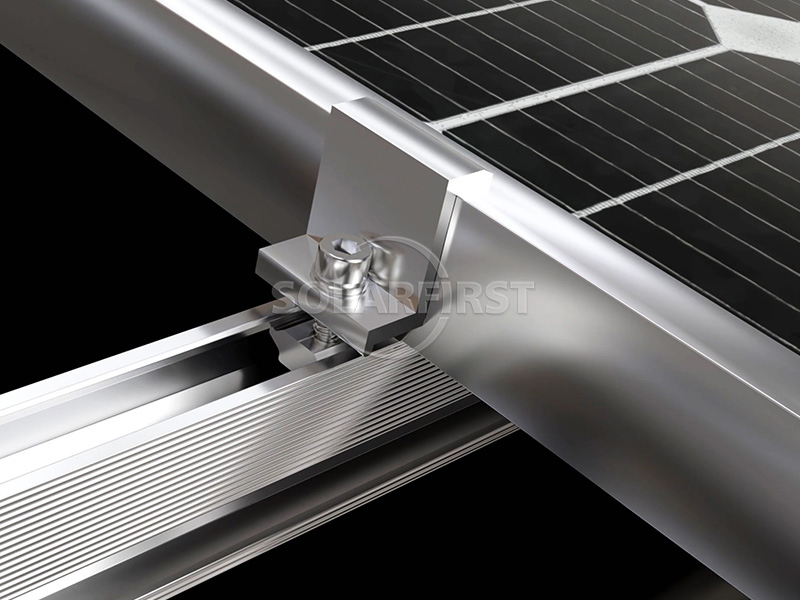

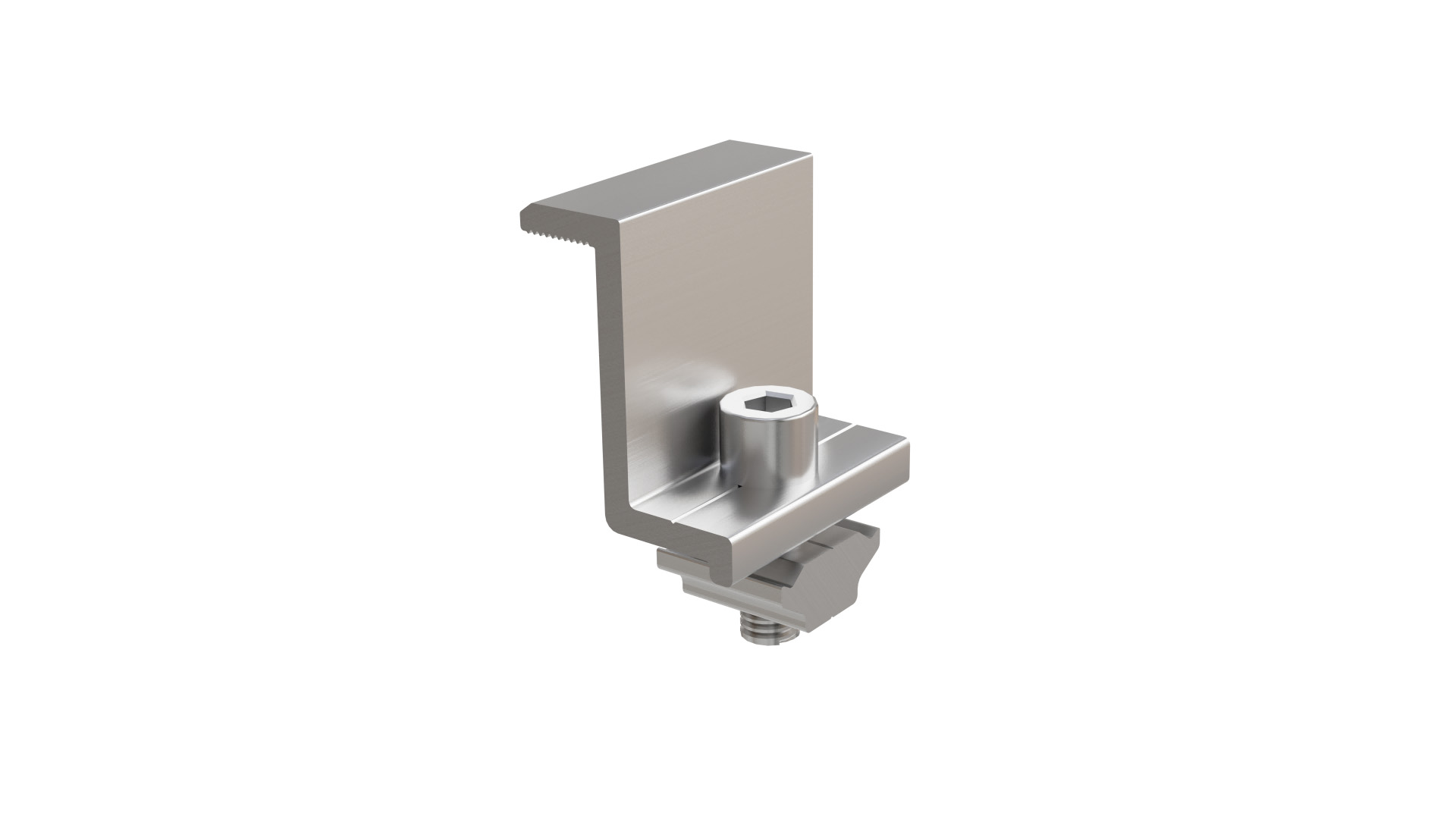

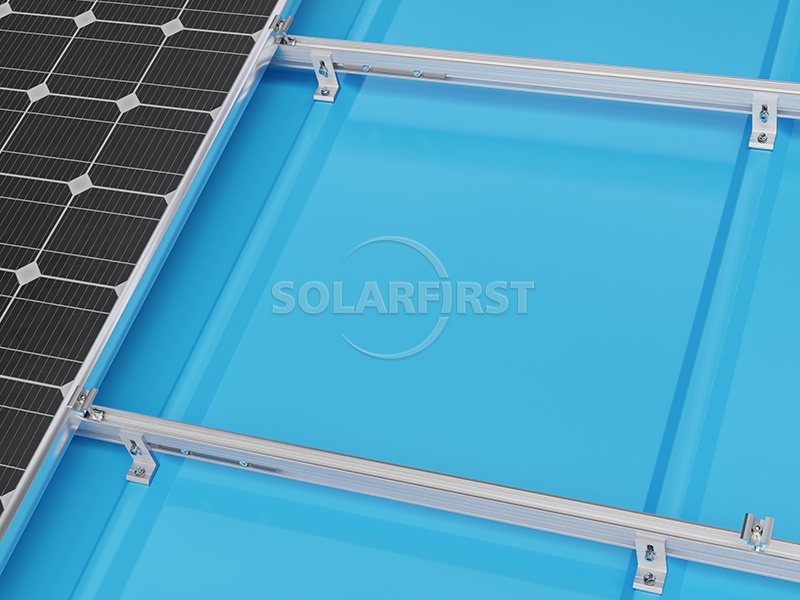

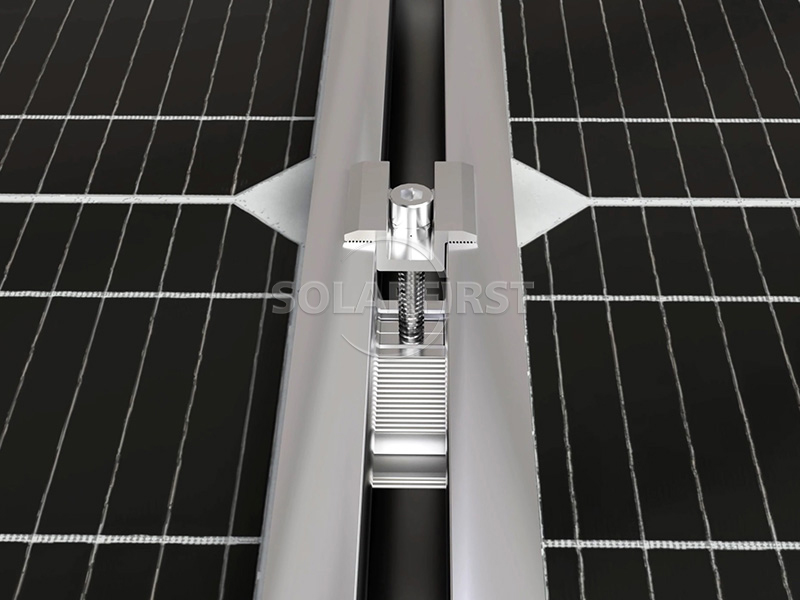

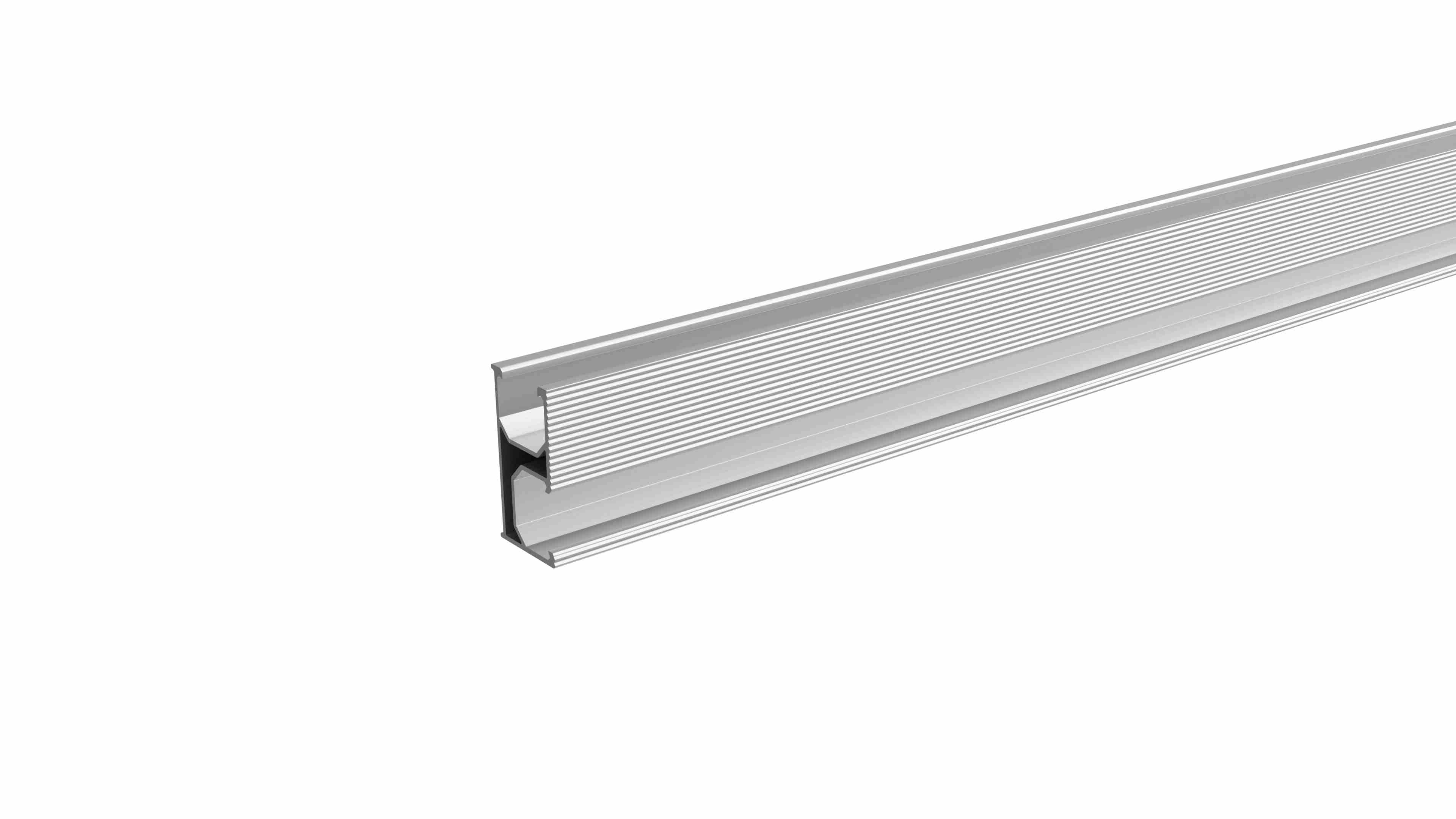

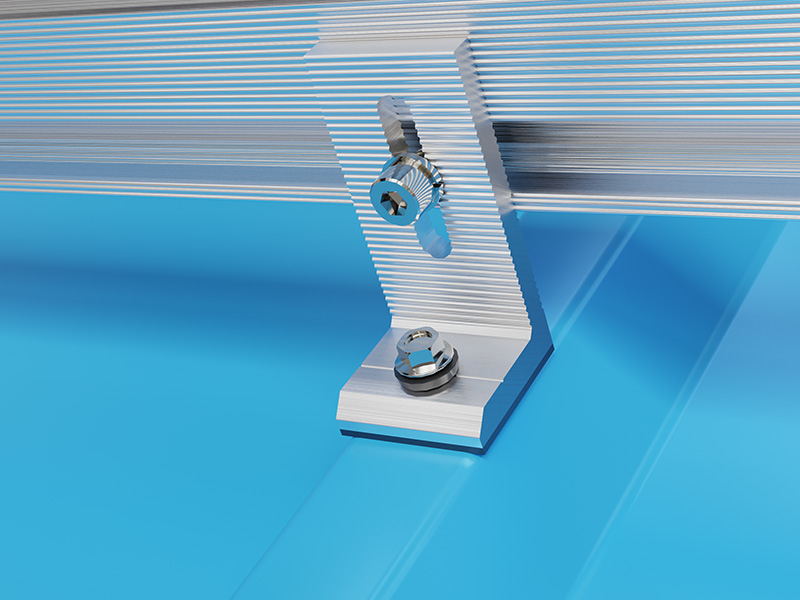

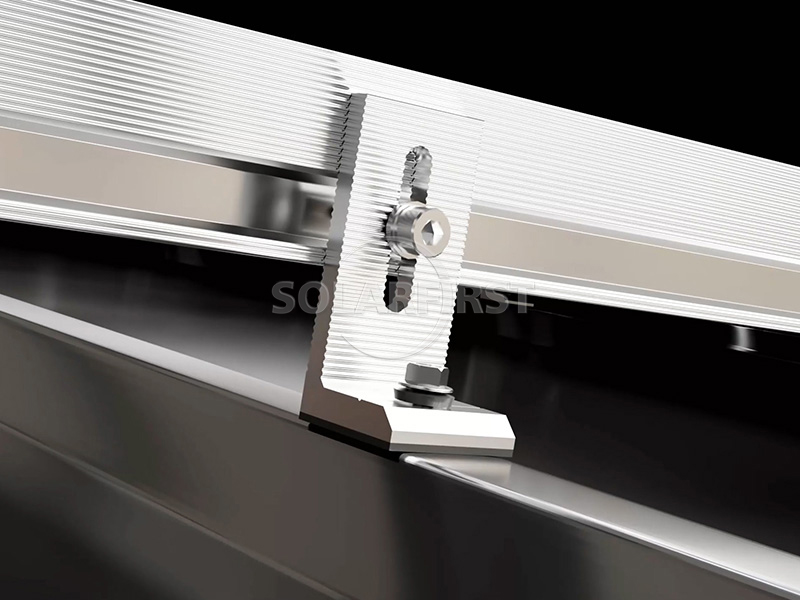

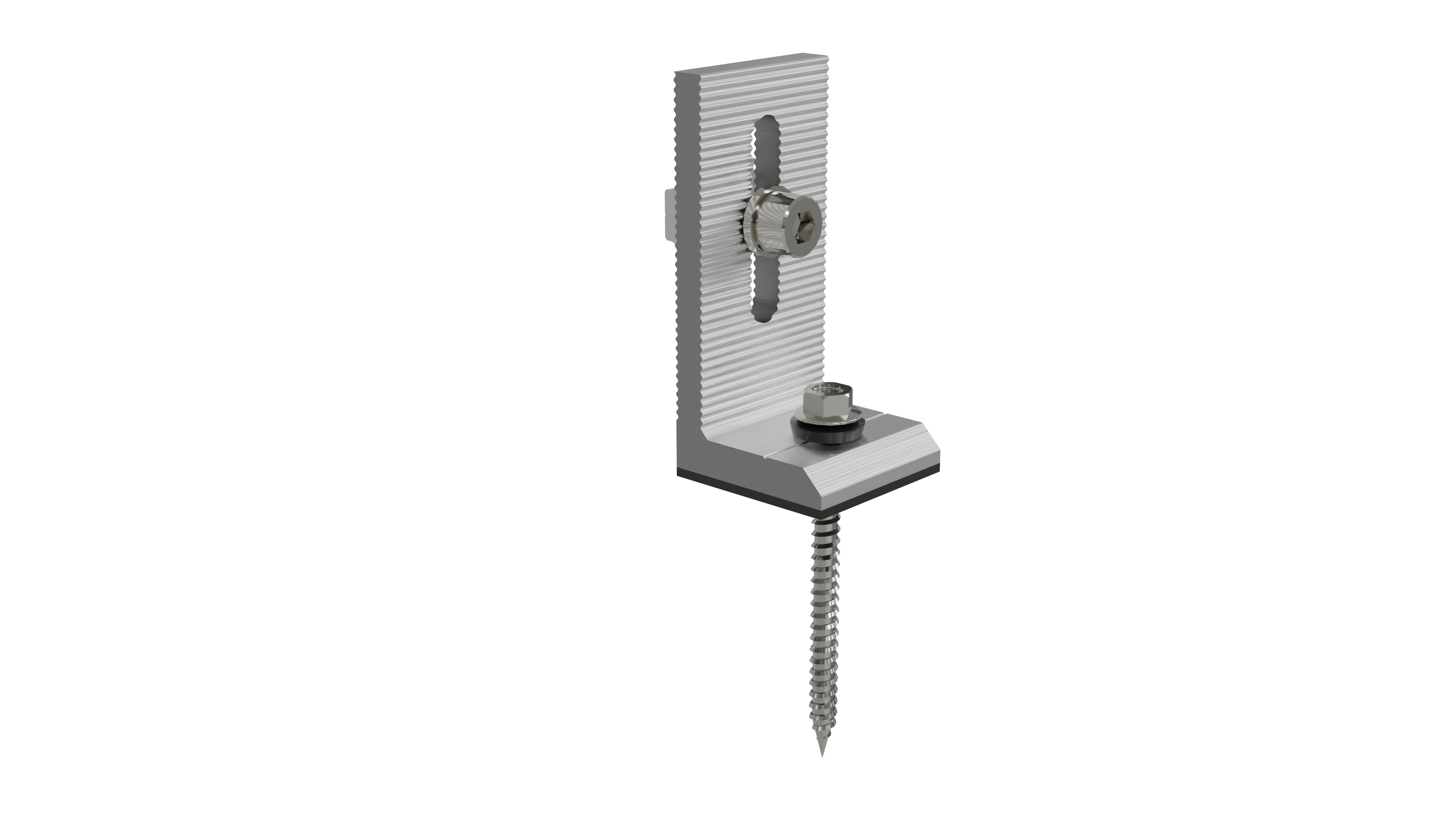

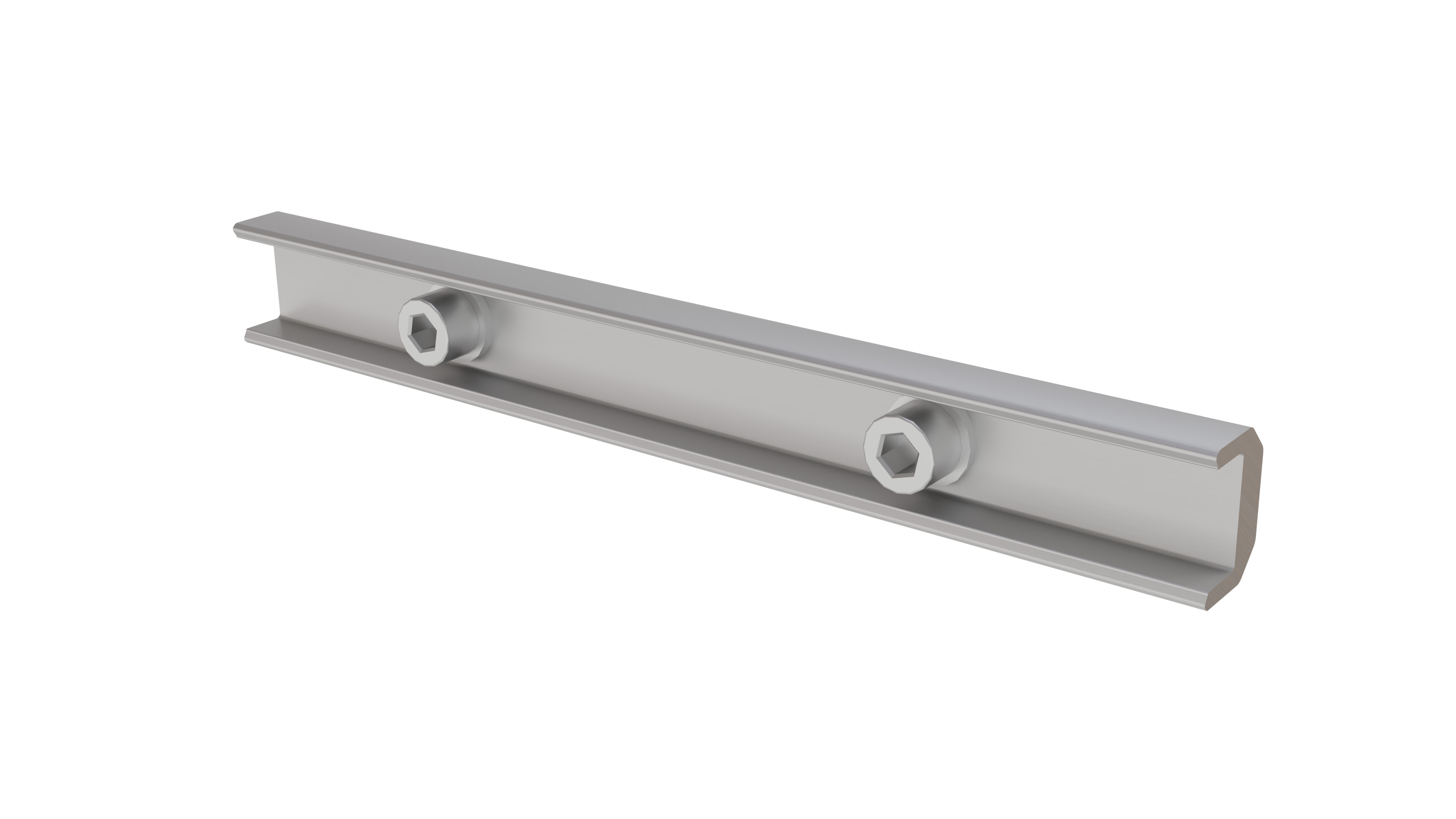

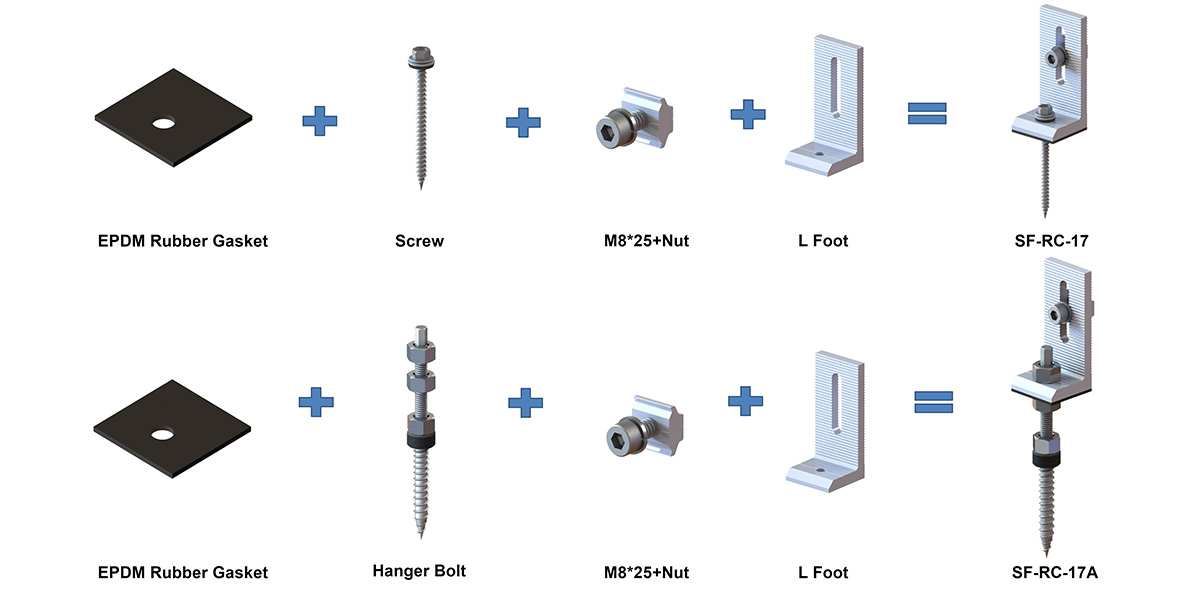

L'installation commence par le marquage et le perçage, puis par la fixation du kit de pieds en L à l'aide de vis autotaraudeuses. Les rails sont ensuite fixés et reliés à l'aide de connecteurs dédiés, créant ainsi une structure de support continue. Les modules photovoltaïques sont placés sur les rails assemblés et solidement fixés à l'aide de colliers de serrage pré-assemblés. Ce processus clair et détaillé garantit un déploiement rapide et des coûts de main-d'œuvre réduits.
Malgré sa simplicité d'installation, le système est conçu pour offrir des performances élevées, capable de résister à des charges de vent allant jusqu'à 60 m/s et à des charges de neige de 1,4 kN/m². Fabriqué en aluminium anodisé AL6005-T5 et en acier inoxydable SUS304, il est garanti 10 ans, garantissant ainsi une fiabilité à long terme sur la toiture.
| Indicateurs clés | Détails des paramètres |
| Toiture applicable | Toiture en tuiles métalliques de type trapèze |
| Charge de vent | 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle au toit |
| Matériau principal | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| standard | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| Garantie | Garantie de 10 ans |
05 Scénarios applicables
✔ Usine de fabrication : Toiture des bâtiments de l'usine automobile/électronique
✔ Centre logistique de la chaîne du froid : Grand toit d'entrepôt
✔ Modernisation d'une serre agricole : Serre à ossature légère en acier
06 Services techniques professionnels
▶ Conception du schéma et analyse structurelle :
Fournissez des rapports de charge professionnels, une simulation de disposition des luminaires et des solutions de visualisation BIM.
▶ Assistance à l'exploration sur site :
Les ingénieurs effectuent des relevés sur place de l’état du toit pour confirmer les conditions d’installation et les points à risque.
▶ Formation et conseils d'installation :
Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.
07 Système de vérification technique
▶ Tests environnementaux extrêmes
• Résiste à l'impact à basse température à -40℃
• Corrosion par brouillard salin (plus de 3 000 heures)
• Des tests extrêmes tels que la simulation d'un ouragan à 60 m/s.
▶ Certification par un tiers
• Nous détenons des certificats de pression du vent, de pression de la neige, de résistance sismique et de certification des matériaux délivrés par TUV, SGS et d'autres institutions pour garantir la conformité des projets mondiaux.
08 Colis et expédition
Emballage standard international ; les marchandises sont expédiées depuis les ports de Shanghai, Ningbo, Tianjin, Xiamen et Shenzhen en Chine.

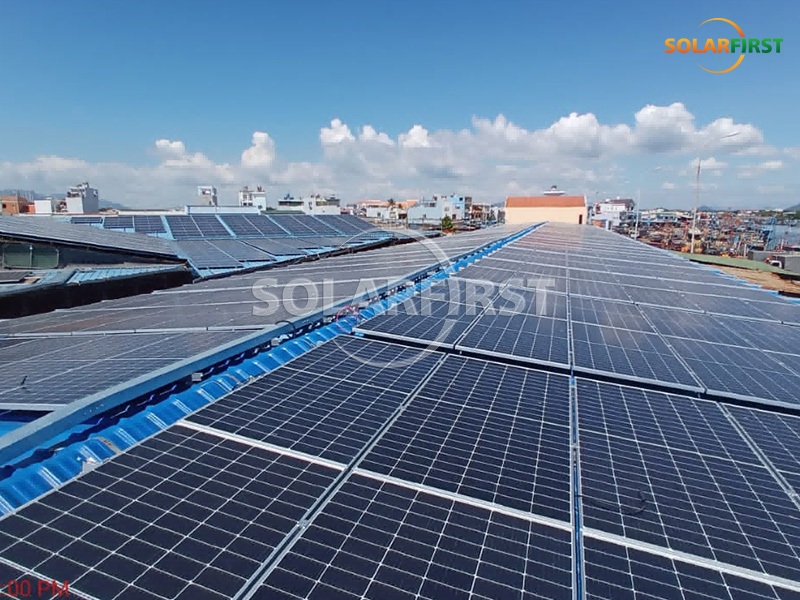

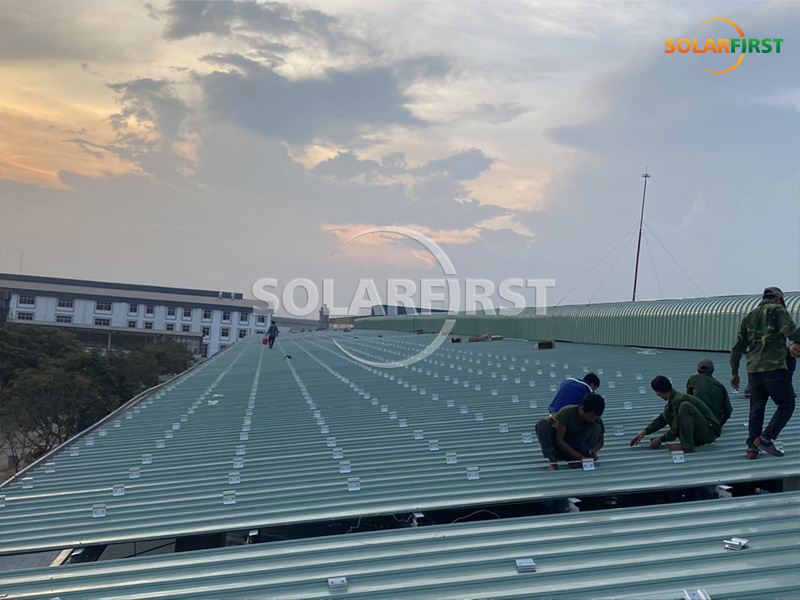

09 Projet de cas
