Affichage de précision, au-delà des limites

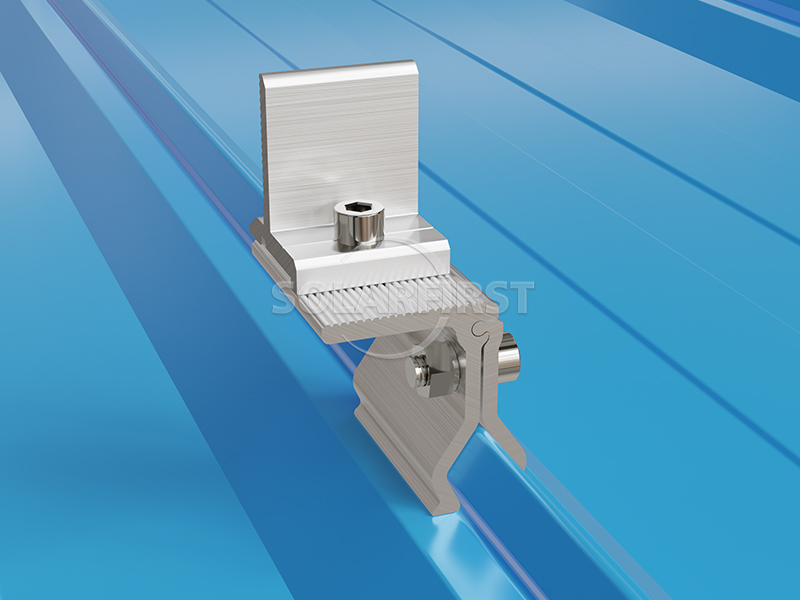

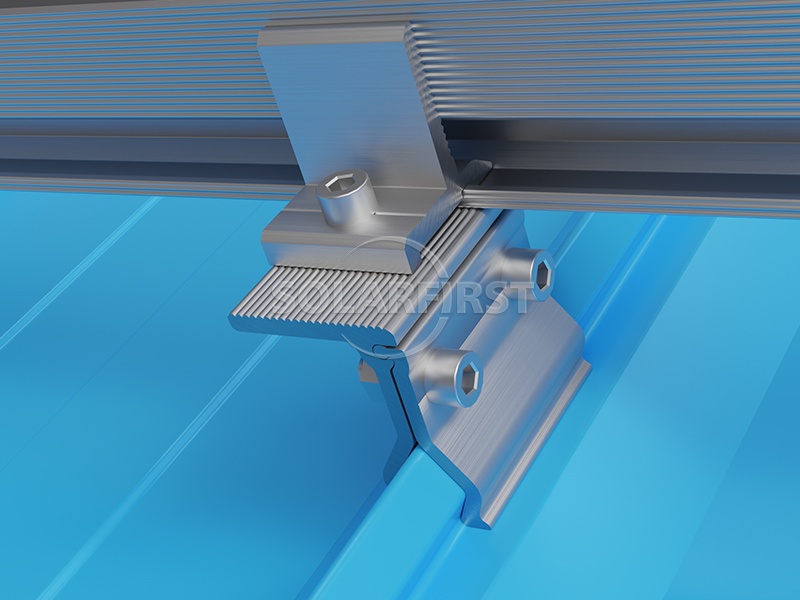

Angular Solar Roof Clamps is a non-penetrating solar installation fixture specially designed for metal vertical seam roofs. It is made of high-strength aluminum alloy and stainless steel, and is directly fixed to the roof vertical joint through mechanical clamping without the need for drilling.
Options de couleur/apparence :
Natural silver（Colored according to customer requirements）Matériau et traitement de surface :
AL6005-T5Certification :
ISO，SGS, CE01 Description du produit
Le support de toit métallique SF avec pinces angulaires offre une solution de fixation angulaire spécialisée pour les toitures métalliques solaires. Ce kit de fixation non perforante pour toit solaire présente une conception simple et efficace qui garantit une installation rapide et un coût global réduit.

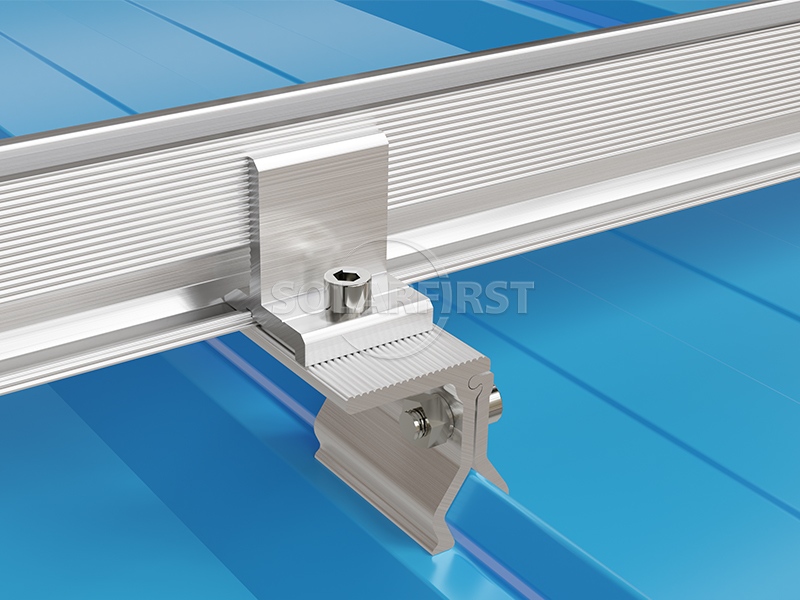

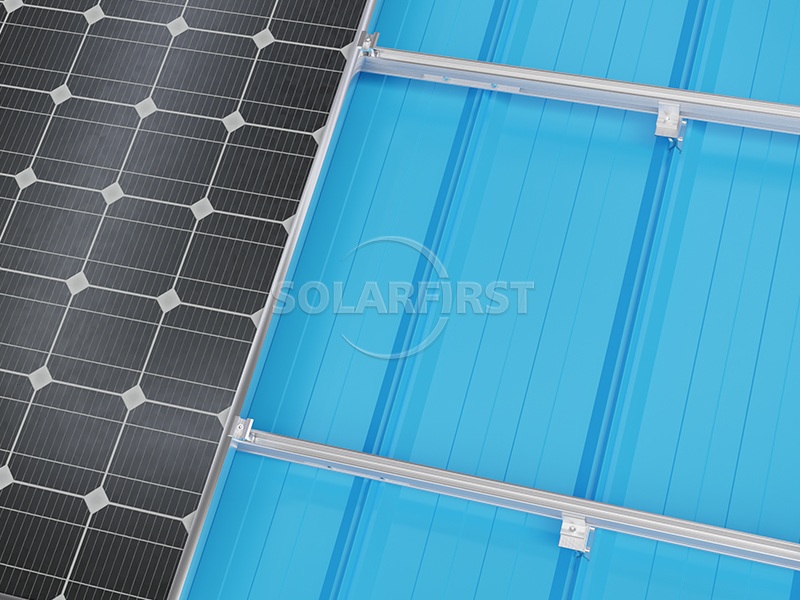

Le système utilise des supports et des rails de fixation de toiture en aluminium léger qui minimisent la charge supplémentaire sur la structure sous-jacente. Les supports de fixation solaire angulaires, spécialement conçus pour s'adapter à différents profils de tôles angulaires, garantissent une fixation sûre sans pénétration dans le toit. Pour une flexibilité accrue, la pince de toit peut être associée à des supports en L pour optimiser l'élévation et le positionnement des modules solaires.

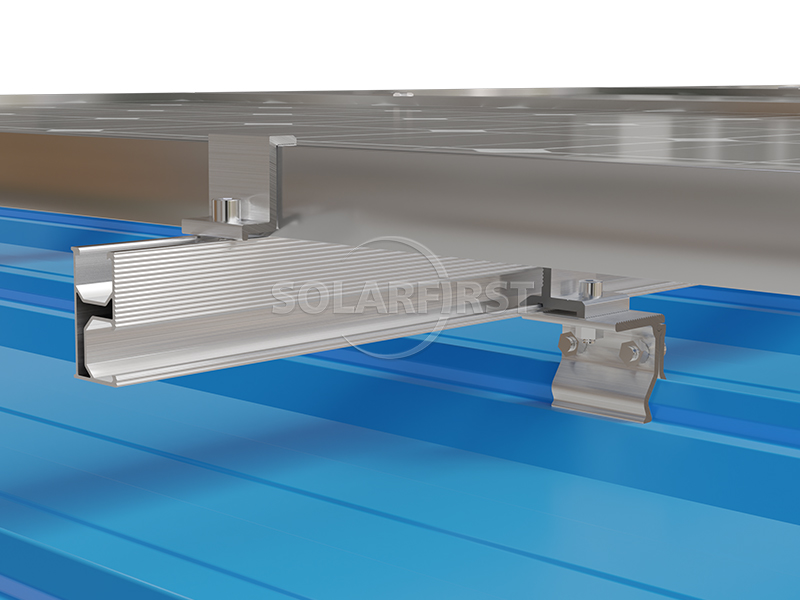

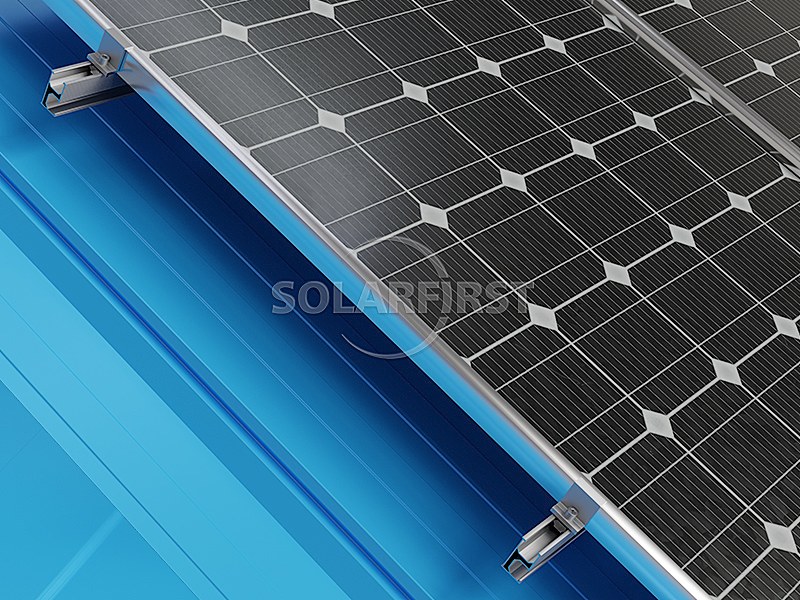

Ce système complet de fixation pour toit solaire comprend des clips de fixation conçus avec précision pour fixer solidement les modules tout en maintenant un alignement parallèle à la surface du toit. Conçu pour résister aux conditions climatiques extrêmes, le système supporte des charges de vent allant jusqu'à 60 m/s et des charges de neige de 1,4 kN/m². Conformes aux normes internationales, notamment ASCE7-05 et JIS C8955:2017, les composants de fixation sont fabriqués en aluminium anodisé AL6005-T5 résistant à la corrosion et en acier inoxydable SUS304, et bénéficient d'une garantie de 10 ans pour une performance fiable à long terme.

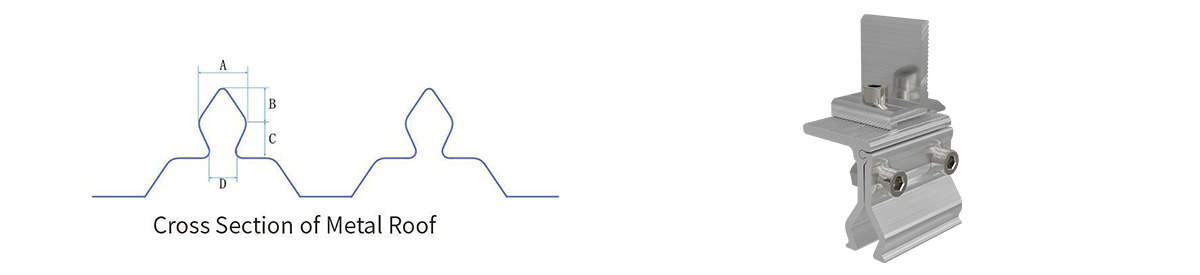

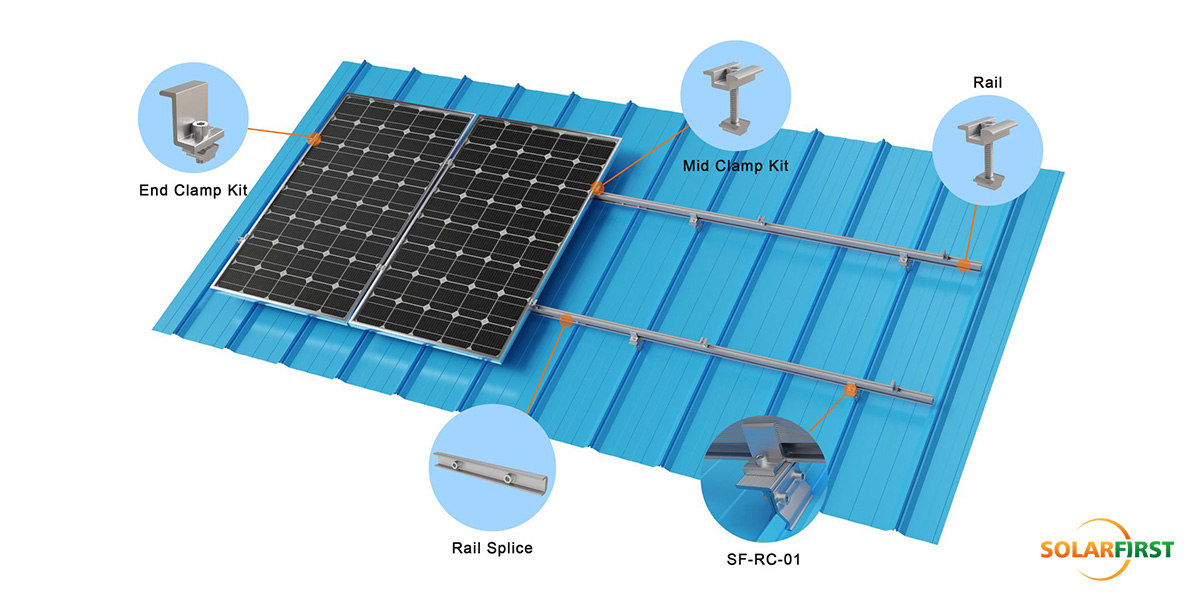

02 Schéma des accessoires

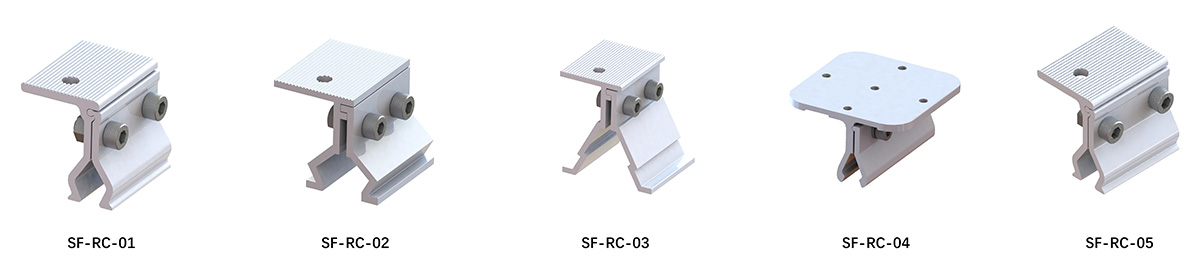

03 Composants du produit
| Dimensions (mm) | A | B | C | D |
| SF-RC-01 | 18 | 13 | 10,5 | 10 |
| SF-RC-02 | 26 | 12 | 10,5 | 18 |
| SF-RC-03 | 35 | 21,6 | 2,5 | 31,5 |
| SF-RC-04 | 16.3 | 16.3 | 2,5 | 12 |
| SF-RC-05 | 15 | 12.2 | 10 | 10 |
04 Paramètres d'ingénierie de base
| Indicateurs clés | Détails des paramètres |
| Toiture applicable | Panneaux de toiture métalliques angulaires |
| Charge de vent | 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle au toit |
| Matériau principal | Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 |
| standard | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Garantie | Garantie de 10 ans |
05 Scénarios d'application industrielle
✔ Usine de fabrication : Toiture des bâtiments de l'usine automobile/électronique
✔ Centre logistique de la chaîne du froid : Grand toit d'entrepôt
✔ Modernisation d'une serre agricole : Serre à ossature légère en acier
06 Services techniques professionnels
▶ Conception du schéma et analyse structurelle :
Fournissez des rapports de charge professionnels, une simulation de disposition des luminaires et des solutions de visualisation BIM.
▶ Assistance à l'exploration sur site :
Les ingénieurs effectuent des relevés sur place de l’état du toit pour confirmer les conditions d’installation et les points à risque.
▶ Formation et conseils d'installation :
Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.
07 Système de vérification technique
▶ Tests environnementaux extrêmes
• Résiste à l'impact à basse température à -40℃
• Corrosion par brouillard salin (plus de 3 000 heures)
• Des tests extrêmes tels que la simulation d'un ouragan à 60 m/s.
▶ Certification par un tiers
• Nous détenons des certificats de pression du vent, de pression de la neige, de résistance sismique et de certification des matériaux délivrés par TUV, SGS et d'autres institutions pour garantir la conformité des projets mondiaux.
08 Colis et expédition
Emballage standard international ; les marchandises sont expédiées depuis les ports de Shanghai, Ningbo, Tianjin, Xiamen et Shenzhen en Chine.

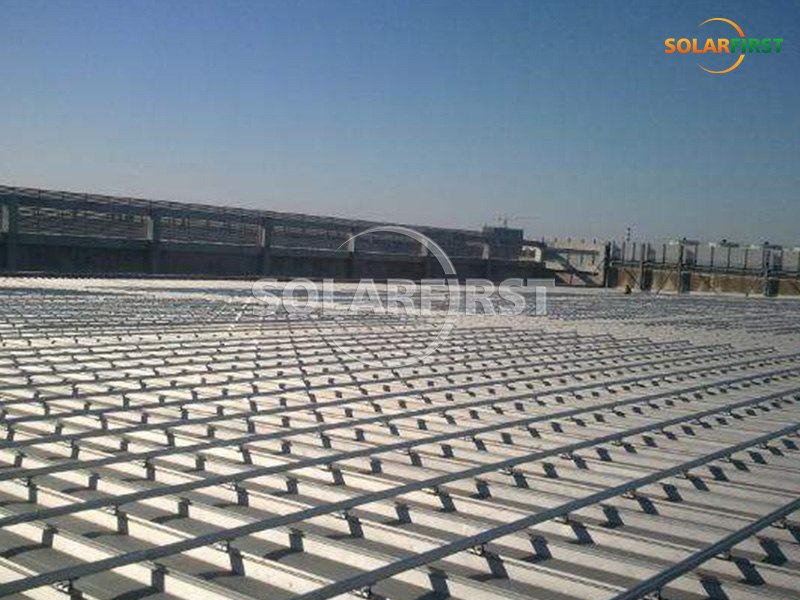

09 Projet de cas

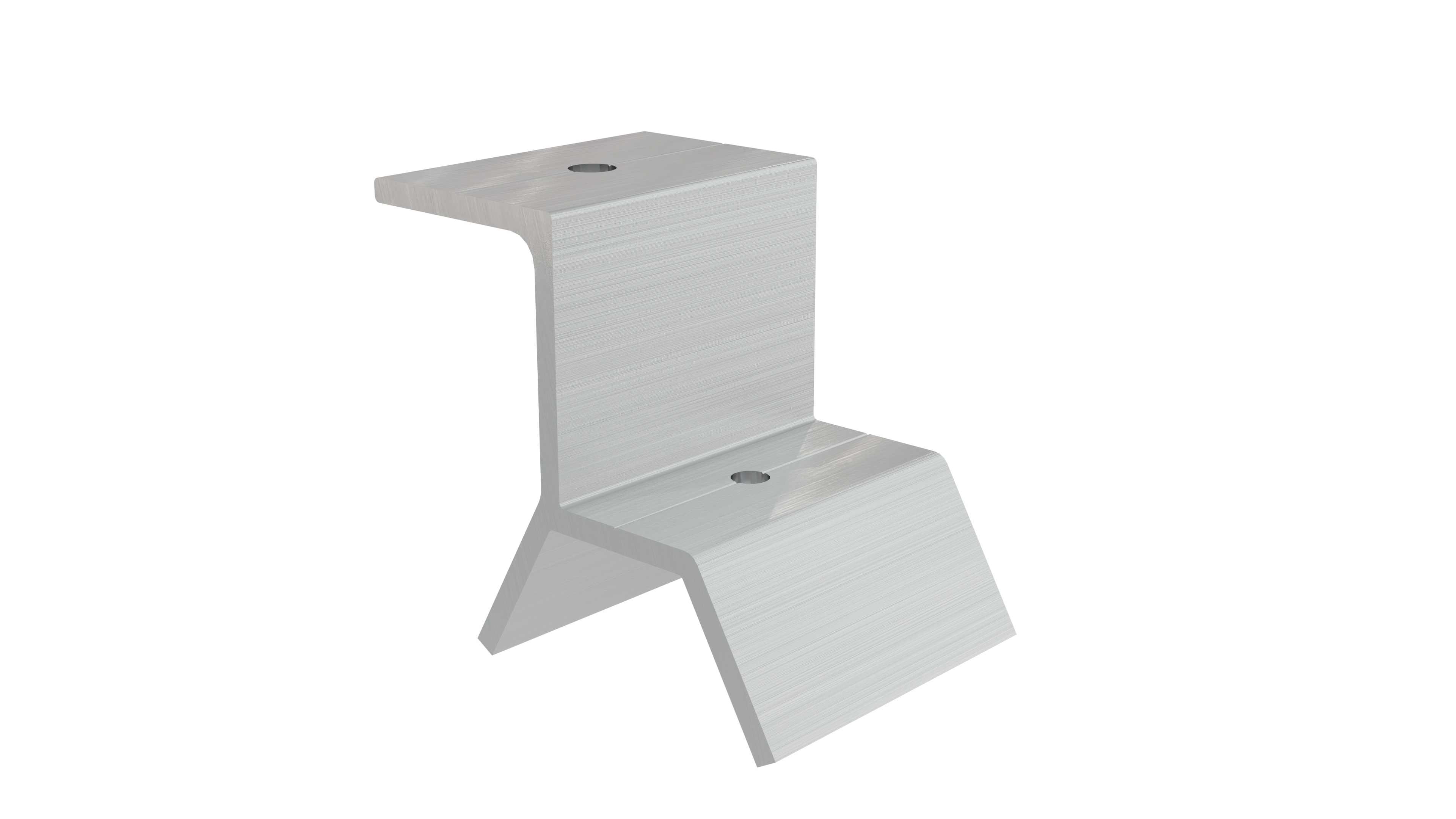

The Klip Lok Solar Metal Roof Mount is a professionally engineered, high-strength aluminum solution designed for a secure and precise connection to metal roof sheets. Its optimized design significantly reduces installation time and overall cost.
Détails
This versatile L-foot mounting system accommodates corrugated, trapezoidal, and asbestos roofing sheets, with multiple fastener options for fast and secure installation. Fully compliant with international wind and snow load standards, it ensures reliability across diverse climates.
Détails
Standing seam roof clamps are non-penetrating devices used to securely attach various accessories, such as solar panels, snow guards, and fall protection systems, to standing seam metal roofs without drilling or damaging the roof surface.
Détails

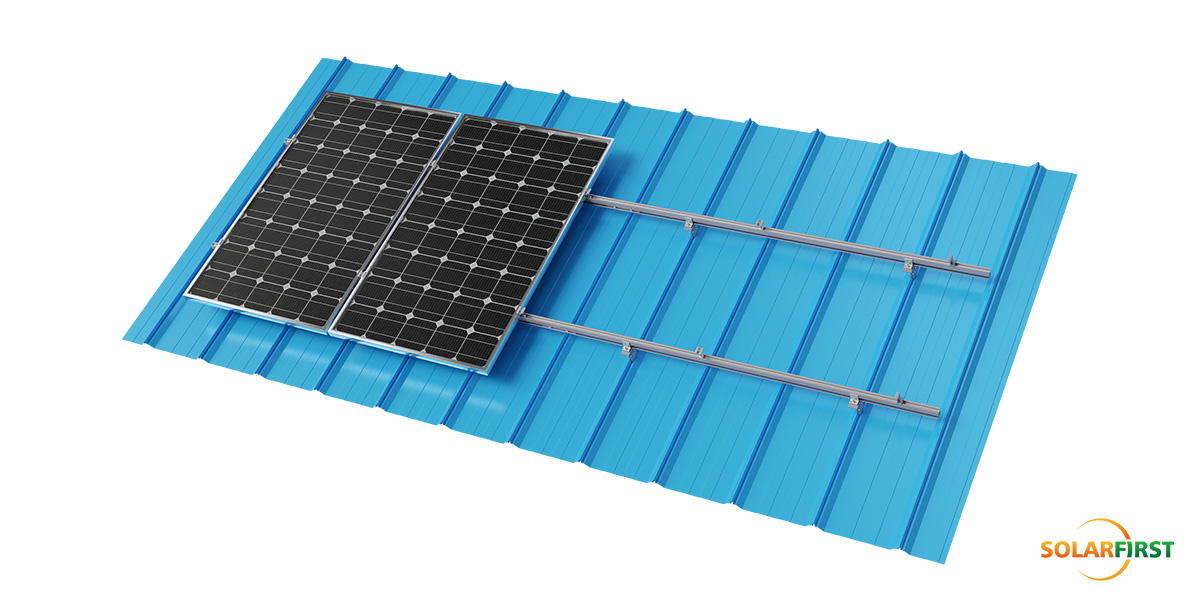

U-Rail solar metal roof mounts are a cost-effective, rail-less solar mounting solution designed specifically for trapezoidal metal (tin) roofs. They feature a simple design that uses short U-shaped aluminum rails fixed directly to the roof ridges.
