Support de toit solaire symétrique en béton lesté

01 Description du produit

Le support de toit lesté symétrique SF offre un système innovant de fixation solaire lestée pour toits plats, spécialement conçu pour les toitures en béton. Cette solution avancée de montage symétrique lesté présente une conception unique qui élimine le besoin de déflecteurs de vent, réduisant ainsi considérablement les coûts de structure et le poids du lest requis.

Solution idéale pour l'installation de panneaux solaires sur toiture béton, ce système non pénétrant offre une résistance exceptionnelle au vent grâce à sa conception lestée discrète. Sa configuration symétrique renforce la résistance structurelle tout en augmentant la capacité d'installation, permettant des orientations est-ouest et nord-sud avec des options d'inclinaison de 5°, 10° ou 15°. Sa conception simple et efficace garantit une installation rapide et une compatibilité avec diverses configurations de toiture.

Conçu pour résister à des charges de vent allant jusqu'à 60 m/s et à des charges de neige de 1,4 kN/m², ce système est conforme aux normes internationales, notamment ASCE7-05 et JIS C8955:2017. Fabriqué en aluminium anodisé AL6005-T5 résistant à la corrosion et en acier inoxydable SUS304, ce système de montage sur toiture à ballast durable bénéficie d'une garantie complète de 10 ans, garantissant fiabilité et performance à long terme pour les installations solaires sur toitures en béton.

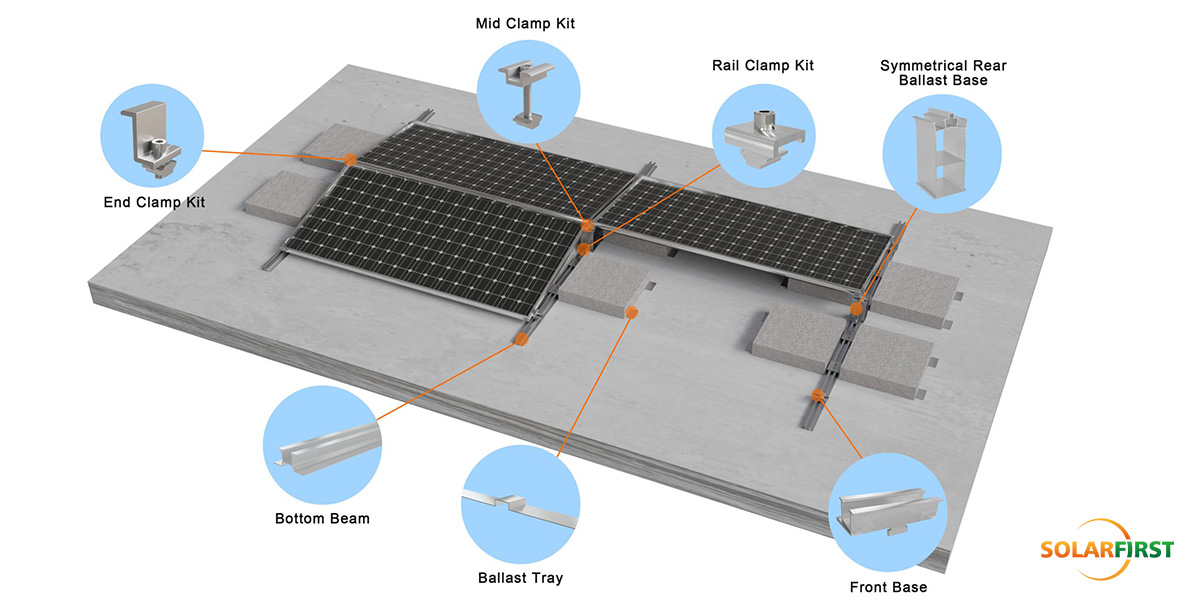

02 Schéma des accessoires

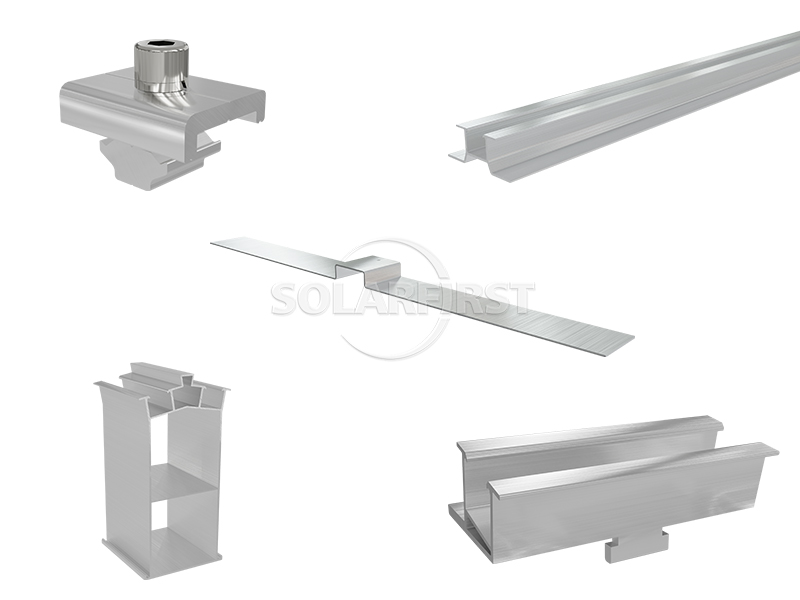

03 Composants du produit

04 Paramètres d'ingénierie de base

05 Scénarios d'application industrielle

✔ Toiture plate en béton pour bâtiments commerciaux

✔ Toit plat en ciment d'une usine industrielle

✔ Structure de toit plat pour équipements publics

06 Services techniques professionnels

▶ Conception du schéma et analyse structurelle :

Fournissez des rapports de charge professionnels, une simulation de disposition des luminaires et des solutions de visualisation BIM.

▶ Assistance à l'exploration sur site :

Les ingénieurs effectuent des relevés sur place de l’état du toit pour confirmer les conditions d’installation et les points à risque.

▶ Formation et conseils d'installation :

Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.

07 Système de vérification technique

Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.

07 Système de vérification technique

▶ Tests environnementaux extrêmes

• Résiste à l'impact à basse température à -40℃

• Corrosion par brouillard salin (plus de 3 000 heures)

• Des tests extrêmes tels que la simulation d'un ouragan à 60 m/s.

▶ Certification par un tiers

• Nous détenons des certificats de pression du vent, de pression de la neige, de résistance sismique et de certification des matériaux délivrés par TUV, SGS et d'autres institutions pour garantir la conformité des projets mondiaux.

08 Colis et expédition

Emballage standard international ; les marchandises sont expédiées depuis les ports de Shanghai, Ningbo, Tianjin, Xiamen et Shenzhen en Chine.

09 Projet de cas
