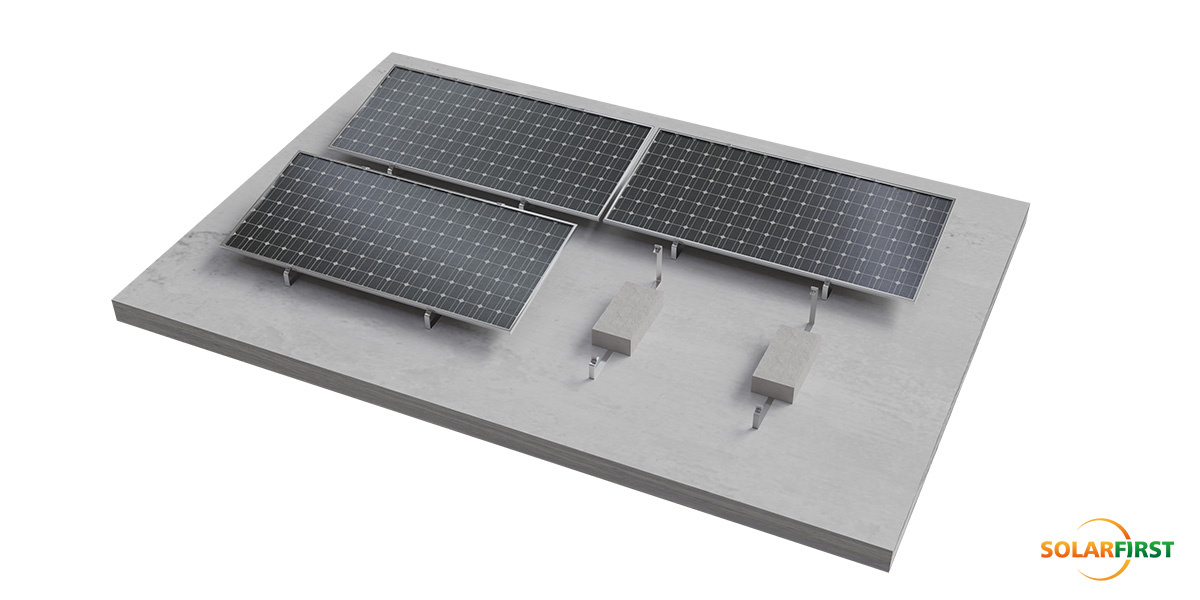

Support de toit solaire en béton pour ballast universel
01 Description du produit
Le support de toit lesté universel SF est un système de fixation solaire non pénétrant, spécialement conçu pour les toits plats en béton. Il offre une stabilité et une résistance à la corrosion exceptionnelles sans compromettre l'intégrité du toit. Sa conception lestée discrète contrecarre efficacement la pression négative du vent, tandis que la configuration modulaire et universelle de la plaque de lestage optimise l'utilisation de l'espace sur le toit pour une capacité énergétique accrue.

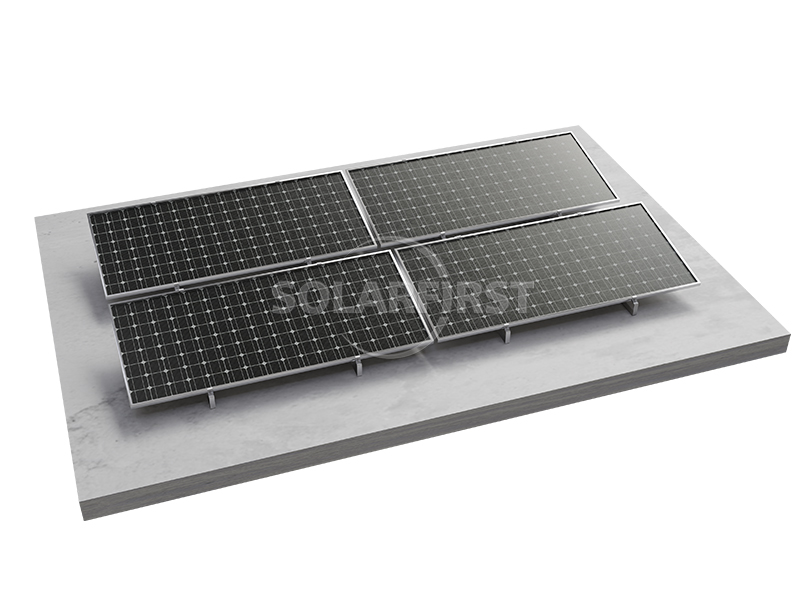

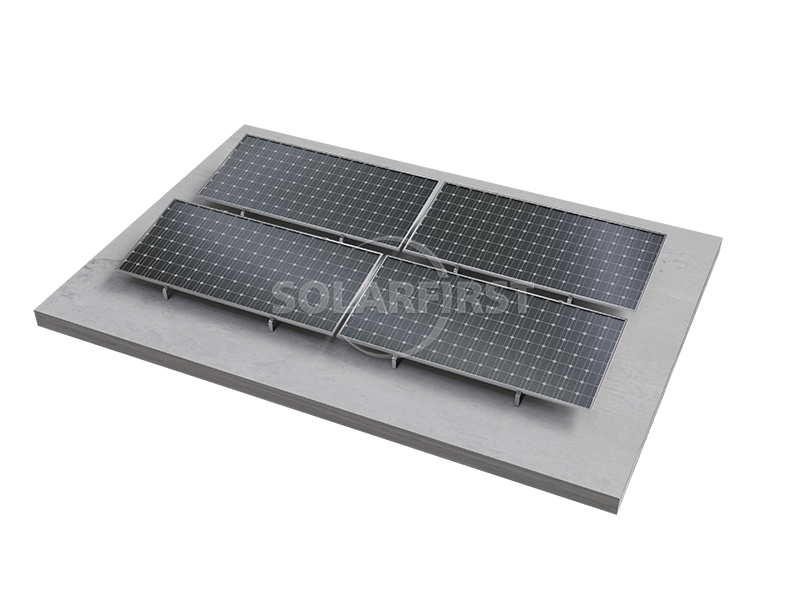

Ce système prend en charge les configurations unidirectionnelles et symétriques, avec des angles d'inclinaison personnalisables (10°, 15°, 20°) pour optimiser l'exposition au soleil. Les composants pré-assemblés et l'installation simplifiée réduisent le temps et les coûts de main-d'œuvre sur site. Fabriqué en aluminium anodisé AL6005-T5 et en acier inoxydable SUS304, le support offre une durabilité à long terme dans des conditions environnementales difficiles, notamment sous des charges de vent allant jusqu'à 60 m/s et des charges de neige de 1,4 kN/m².
Idéale pour les applications commerciales et industrielles, cette solution allie polyvalence, fiabilité et facilité de déploiement pour les projets solaires sur les toits nécessitant un système de montage non invasif et haute performance.

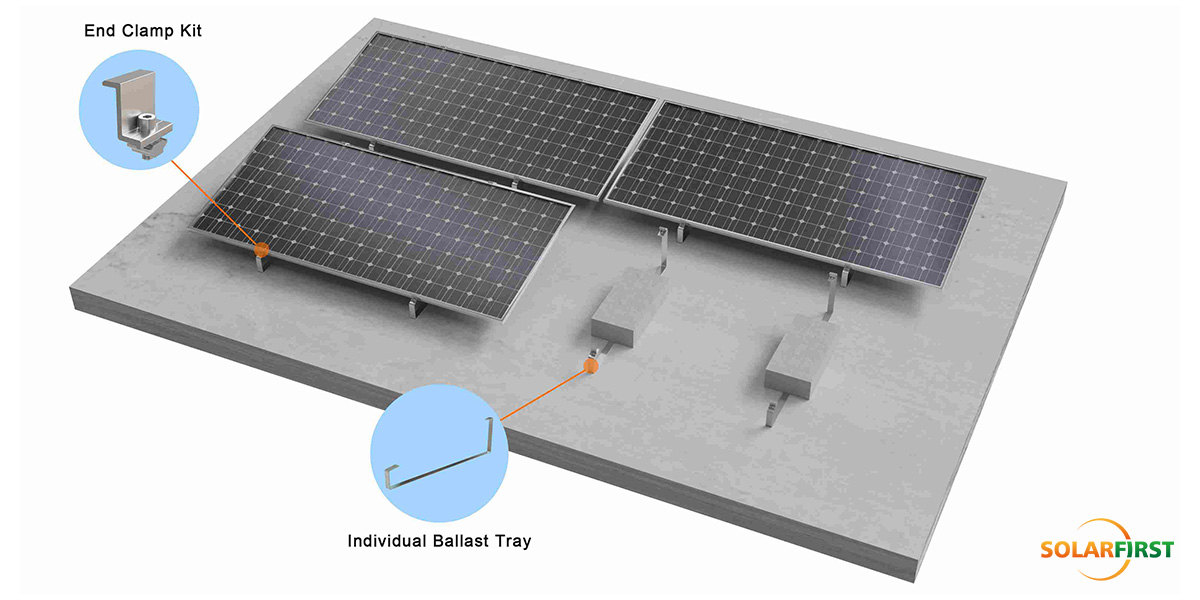

02 Schéma des accessoires

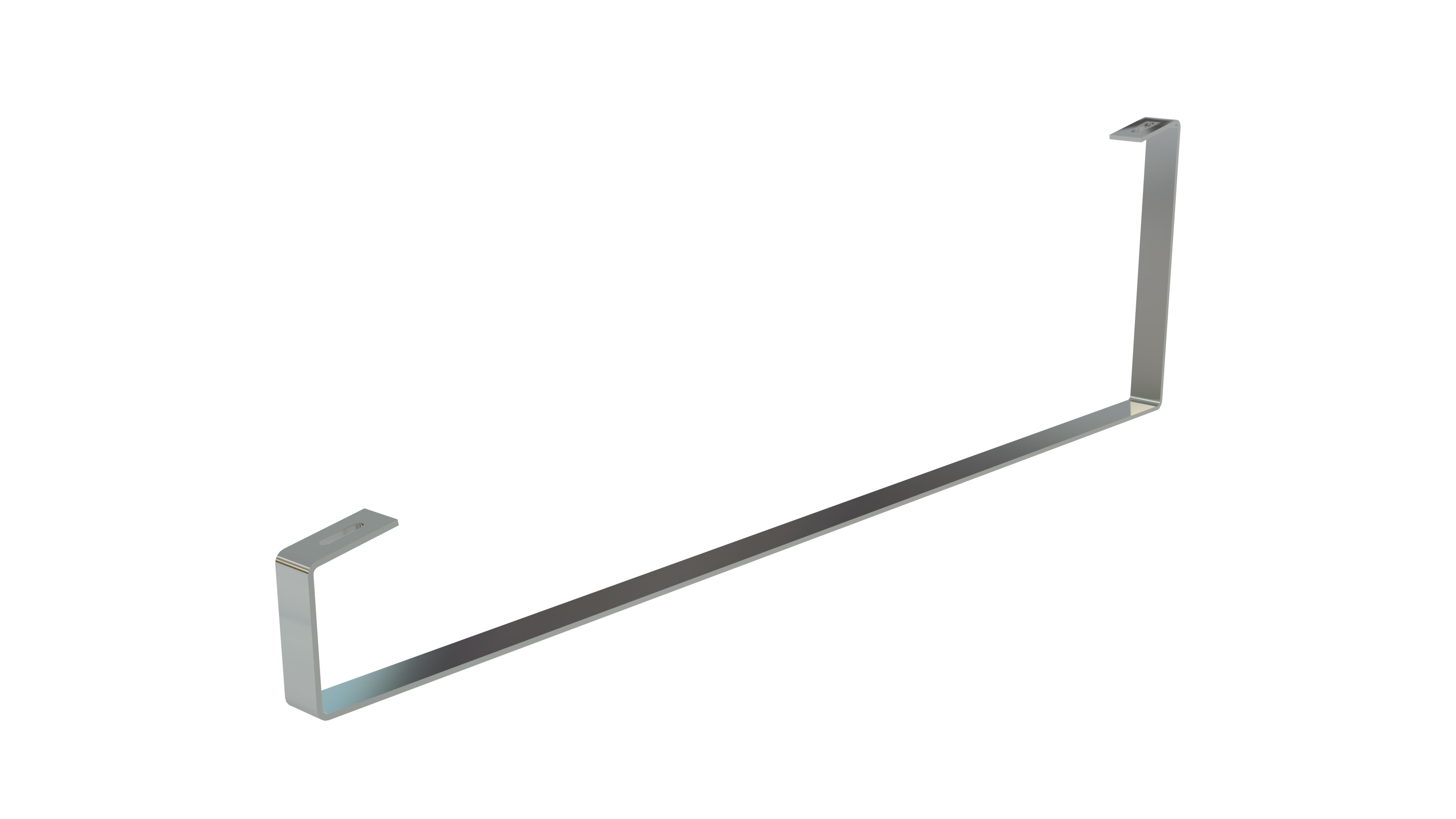

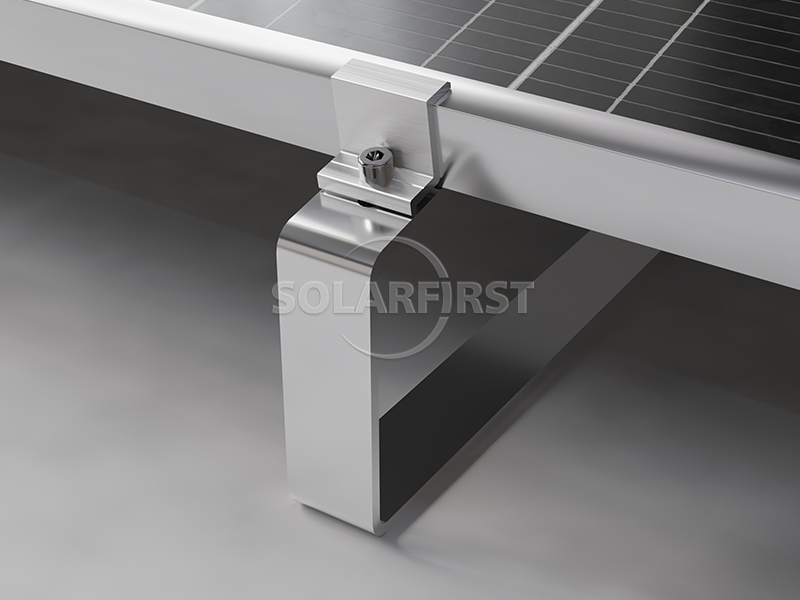

03 Composants du produit
04 Paramètres d'ingénierie de base
| Indicateurs clés | Détails des paramètres |
| Toiture applicable | Sol/Toiture en béton |
| Charge de vent | 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | 10°, 15°, 20° |
| Matériau principal | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| standard | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017 |
| Garantie | Garantie de 10 ans |
05 Scénarios d'application industrielle
✔ Toiture plate résidentielle en béton
✔ Toiture plate en ciment des bâtiments commerciaux
✔ Projets de centrales photovoltaïques au sol
06 Services techniques professionnels
▶ Conception du schéma et analyse structurelle :
Fournissez des rapports de charge professionnels, une simulation de disposition des luminaires et des solutions de visualisation BIM.
▶ Assistance à l'exploration sur site :
Les ingénieurs effectuent des relevés sur place de l’état du toit pour confirmer les conditions d’installation et les points à risque.
▶ Formation et conseils d'installation :
Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.
07 Système de vérification technique
Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.
07 Système de vérification technique
▶ Tests environnementaux extrêmes
• Résiste à l'impact à basse température à -40℃
• Corrosion par brouillard salin (plus de 3 000 heures)
• Des tests extrêmes tels que la simulation d'un ouragan à 60 m/s.
▶ Certification par un tiers
• Nous détenons des certificats de pression du vent, de pression de la neige, de résistance sismique et de certification des matériaux délivrés par TUV, SGS et d'autres institutions pour garantir la conformité des projets mondiaux.
08 Colis et expédition
Emballage standard international ; les marchandises sont expédiées depuis les ports de Shanghai, Ningbo, Tianjin, Xiamen et Shenzhen en Chine.

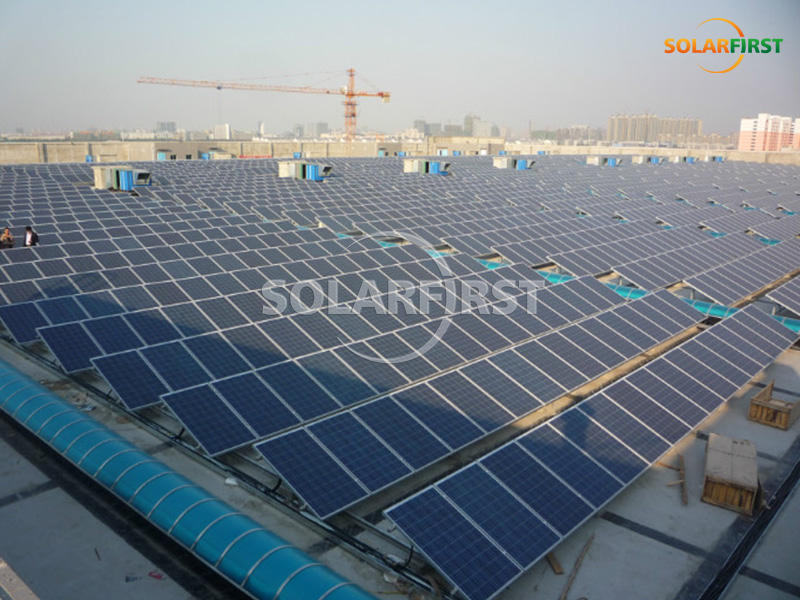

09 Projet de cas
