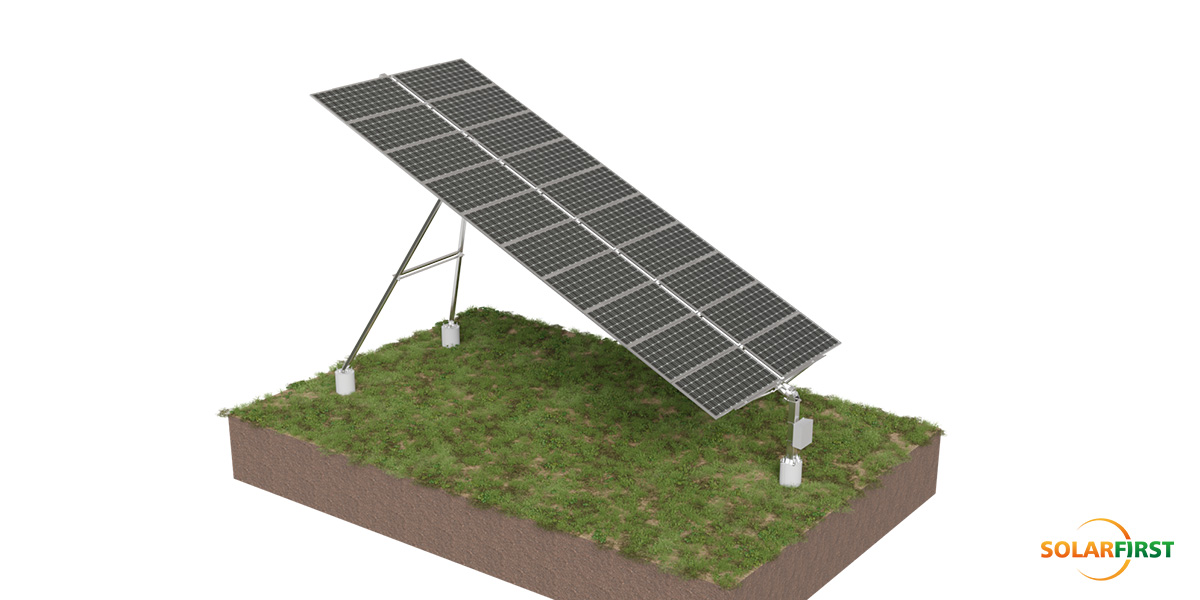

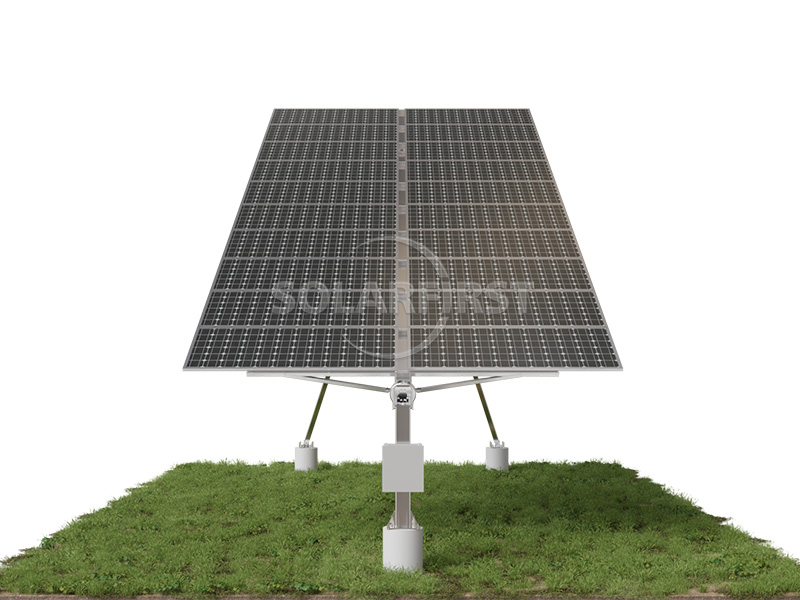

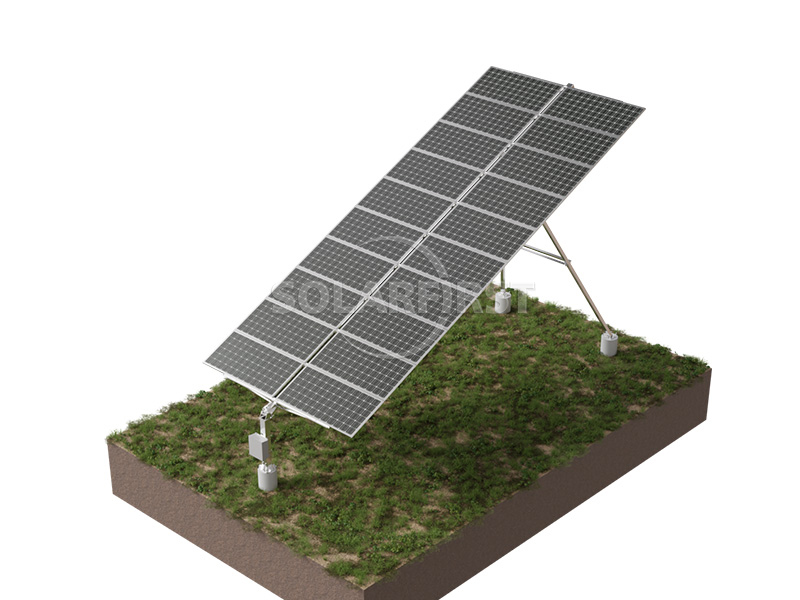

Système de suivi solaire à axe unique incliné de la série Tilt

01 Description du produit

Le tracker solaire incliné à axe unique de la série Tilt est conçu pour les centrales solaires de grande taille, notamment dans les régions à hautes latitudes, offrant un équilibre optimal entre rendement énergétique et robustesse structurelle. Ce système présente une conception inclinée à axe unique qui pivote entre les plans horizontal et vertical, optimisant ainsi l'exposition au soleil tout en maintenant un profil au vent bas et une garde au sol optimale pour une sécurité et un encombrement optimisés.

Construit avec une structure triangulaire simple mais très stable, le tracker garantit des performances fiables même dans des conditions environnementales difficiles. Son système de suivi intelligent ajuste automatiquement l'angle d'inclinaison (jusqu'à ±45° en azimut et 5-25° en inclinaison) en fonction des données de terrain et météorologiques en temps réel, augmentant ainsi considérablement la production d'énergie par rapport aux systèmes à inclinaison fixe. Chaque tracker prend en charge jusqu'à 20 modules solaires et est compatible avec les configurations de systèmes 1000 V/1500 V.

Fabriqué en acier galvanisé à chaud ou revêtu de Zn-Al-Mg avec une épaisseur moyenne de revêtement ≥ 80 μm, ce système offre une résistance exceptionnelle à la corrosion et une durabilité à long terme. Il s'adapte à différents types de fondations (sur pieux en acier, coulés en place ou en acier), permettant un déploiement flexible sur divers sites. Grâce à sa conception personnalisable et à sa résistance au vent jusqu'à 40 m/s, ce tracker allie fonctionnalités intelligentes et fiabilité à toute épreuve pour les projets solaires publics et commerciaux.

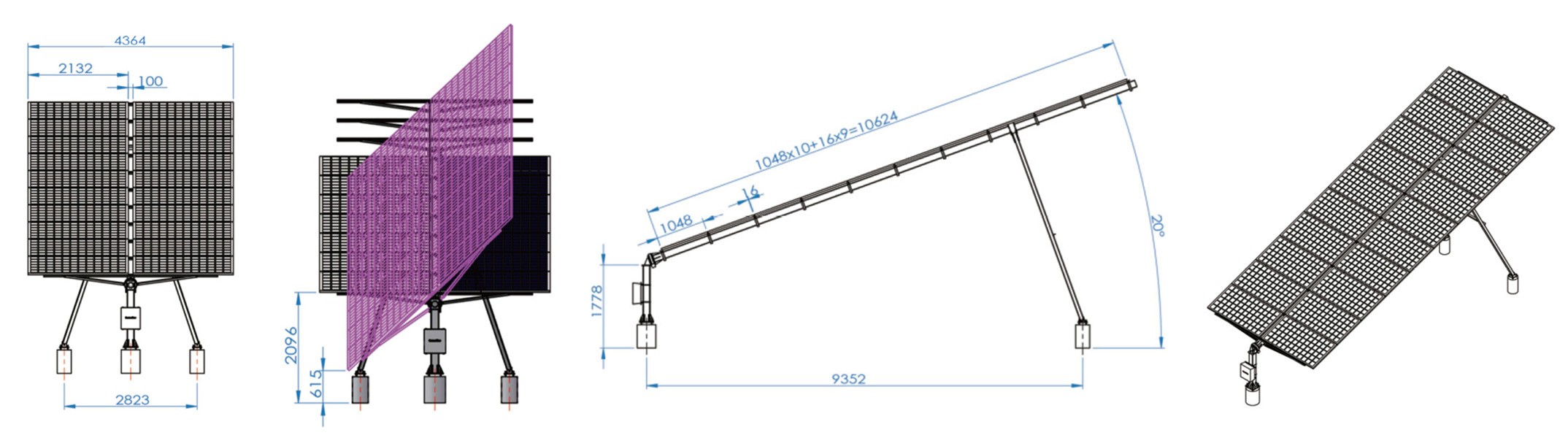

02 Schéma des accessoires

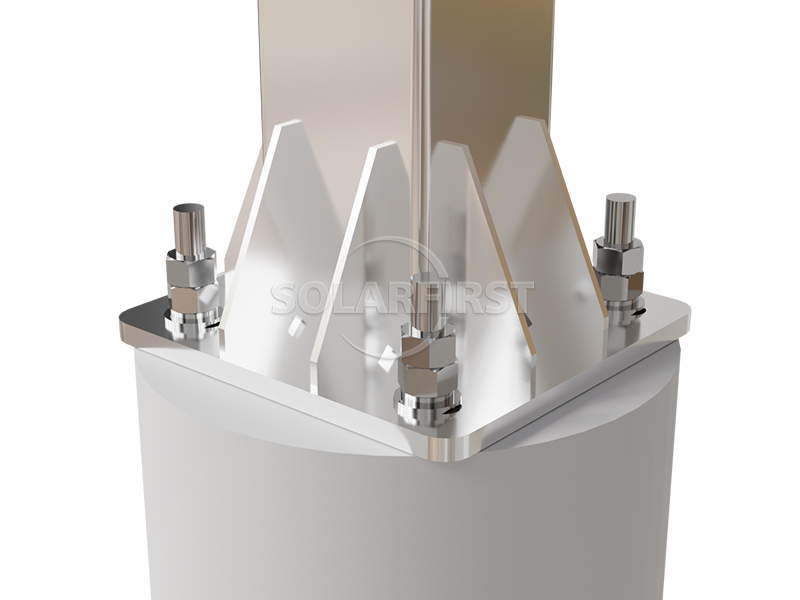

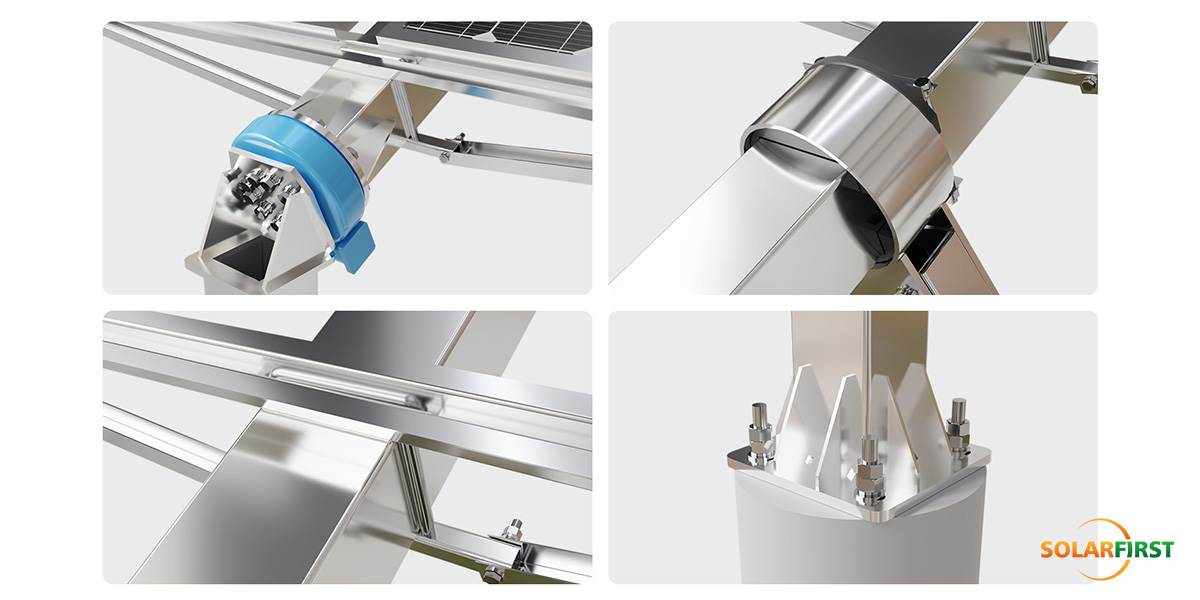

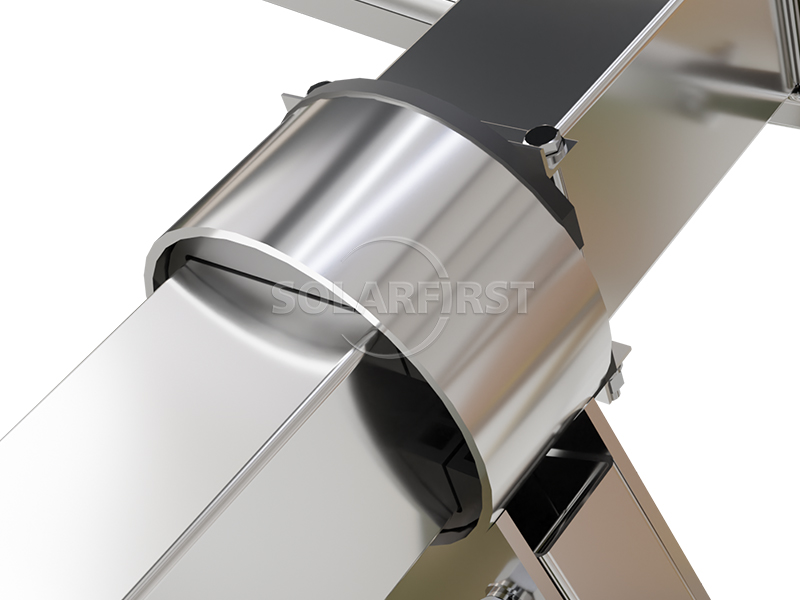

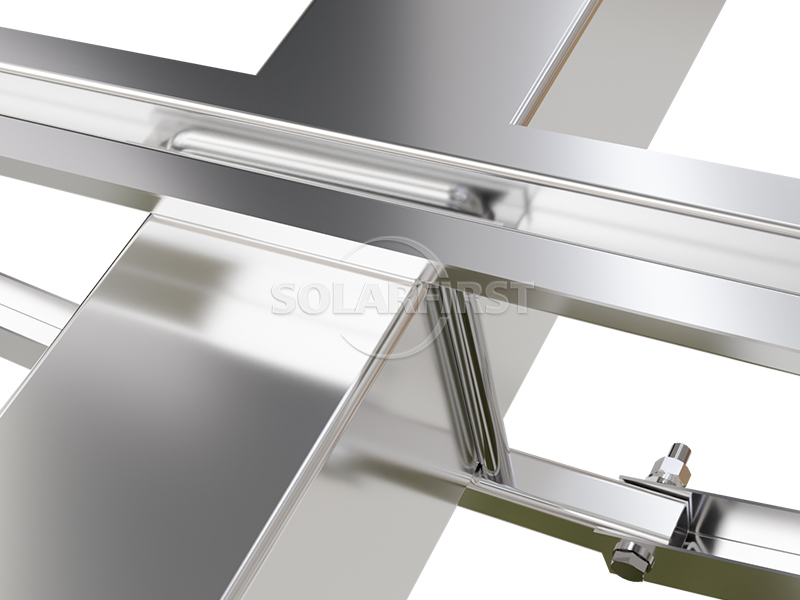

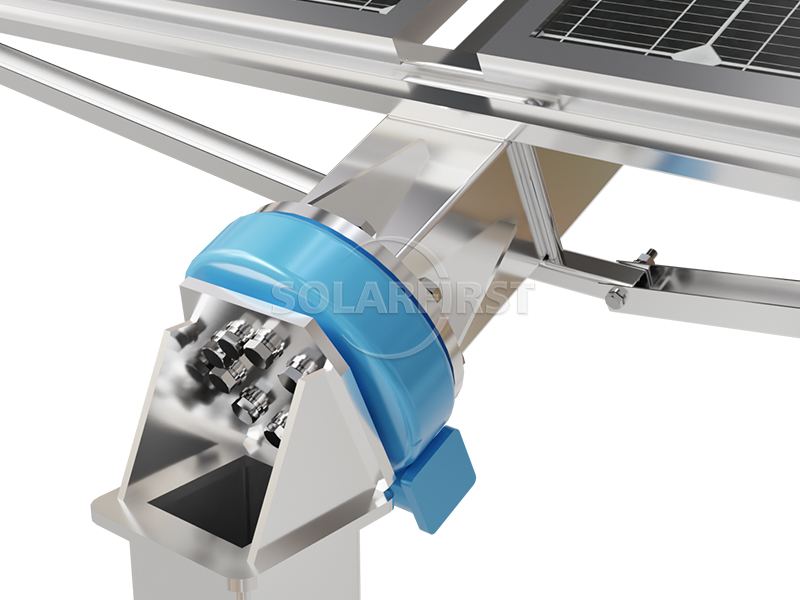

03 Composants du produit

04 Paramètres d'ingénierie de base

05 Scénarios d'application industrielle

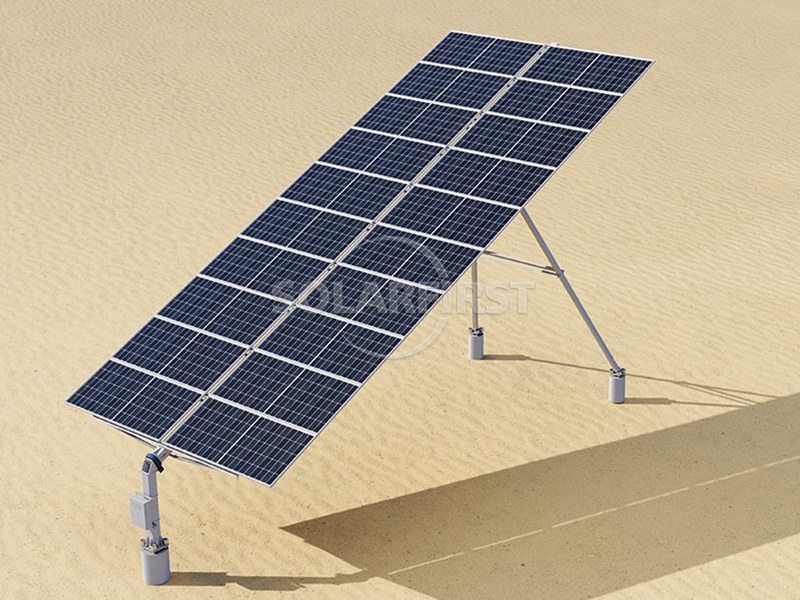

✔ Déserts et terres marginales : Systèmes applicables : Systèmes de suivi à axe unique et à deux axes

✔ Pentes et terrains vallonnés : Systèmes applicables : Systèmes inclinés à axe unique/systèmes adaptatifs à deux axes

✔ Photovoltaïque sur les toits et alimentation électrique communautaire : Systèmes applicables : Systèmes légers à essieu simple plat/systèmes à double essieu de petite taille

06 Services techniques professionnels

▶ Conception du schéma et analyse structurelle :

Fournir des rapports de calcul de charge personnalisés (y compris l'analyse de la charge de vent/de neige/de la force sismique).

▶ Assistance à l'exploration sur site :

Les ingénieurs effectuent des enquêtes sur site sur les conditions géologiques (capacité portante du sol/pente/environnement corrosif).

▶ Formation et conseils d'installation :

Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.

07 Système de vérification technique

Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.

07 Système de vérification technique

▶ Tests environnementaux extrêmes

• Résiste à l'impact à basse température à -40℃

• Corrosion par brouillard salin (plus de 3 000 heures)

• Des tests extrêmes tels que la simulation d'un ouragan à 60 m/s.

▶ Certification par un tiers

• Nous détenons des certificats de pression du vent, de pression de la neige, de résistance sismique et de certification des matériaux délivrés par TUV, SGS et d'autres institutions pour garantir la conformité des projets mondiaux.

08 Colis et expédition

Emballage standard international ; les marchandises sont expédiées depuis les ports de Shanghai, Ningbo, Tianjin, Xiamen et Shenzhen en Chine.

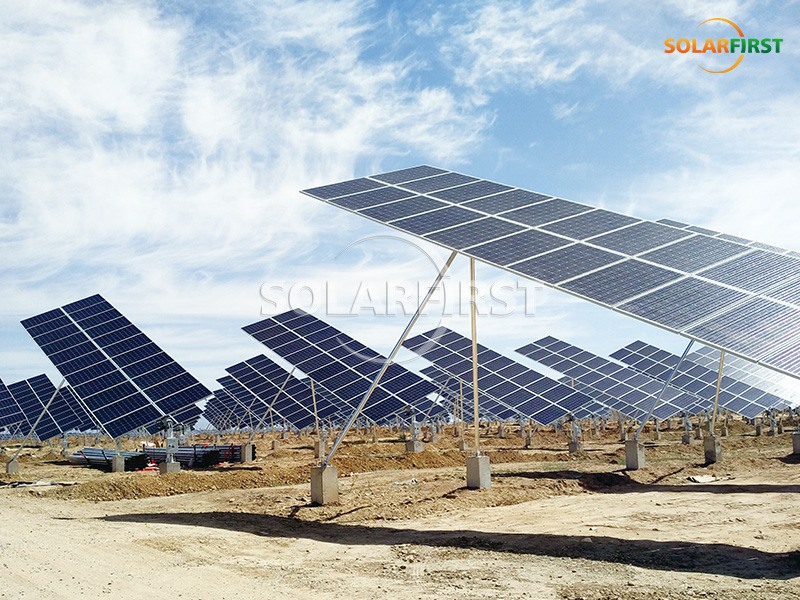

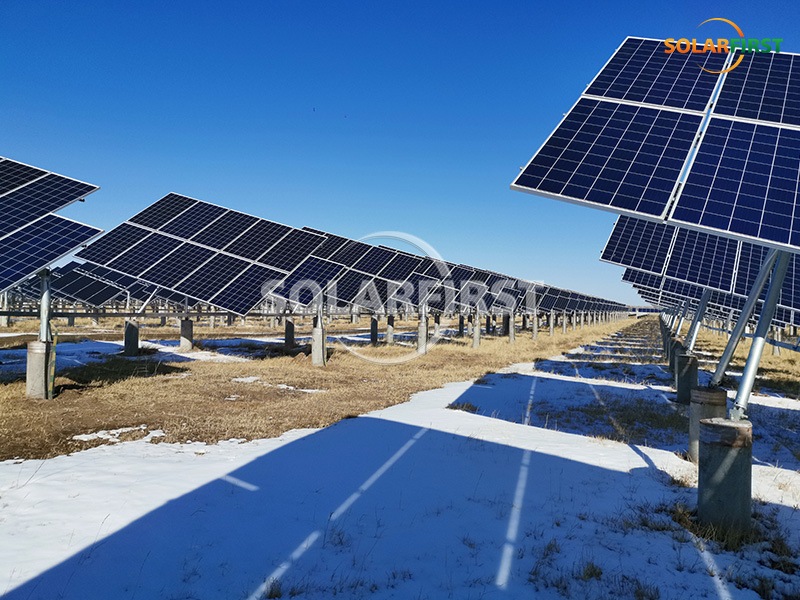

09 Projet de cas
