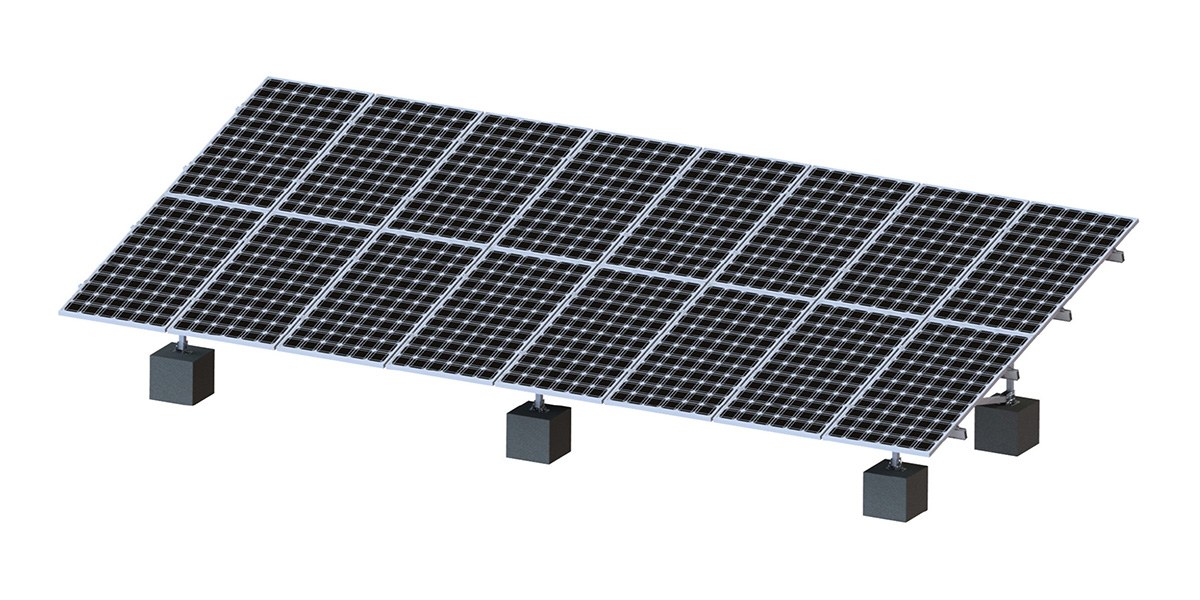

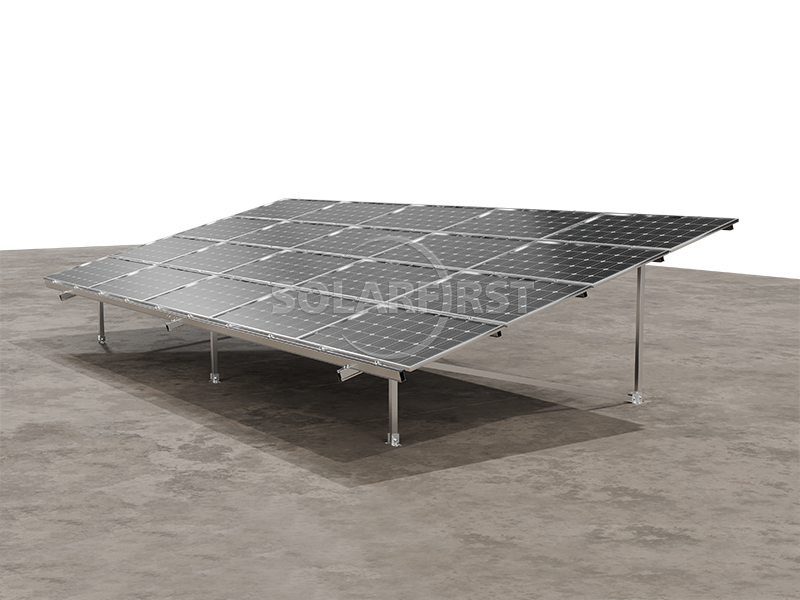

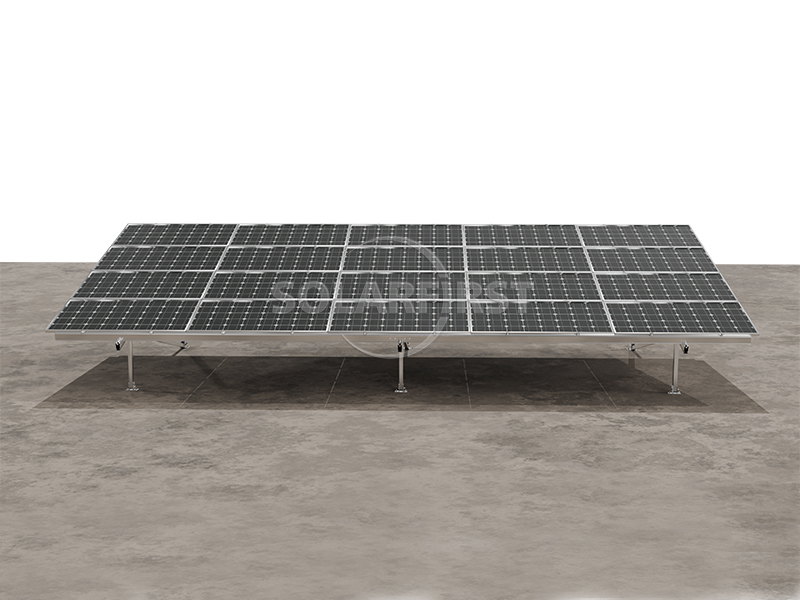

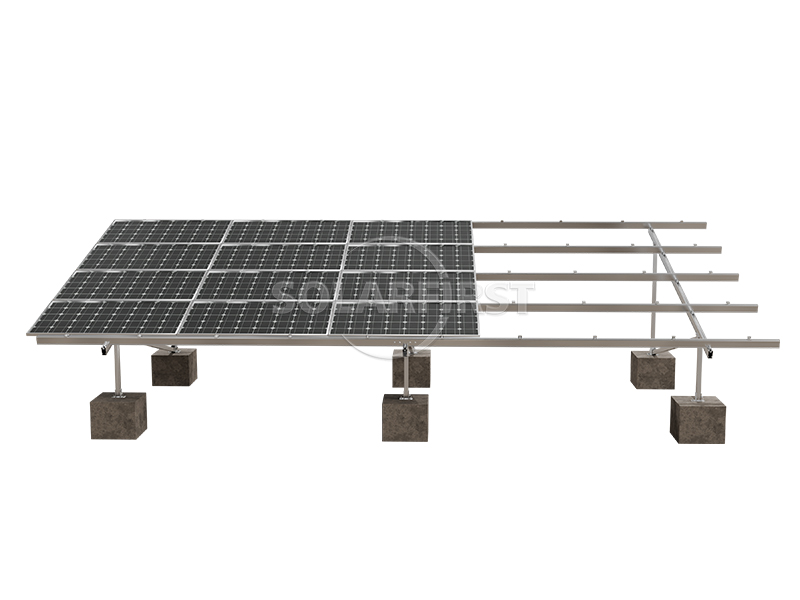

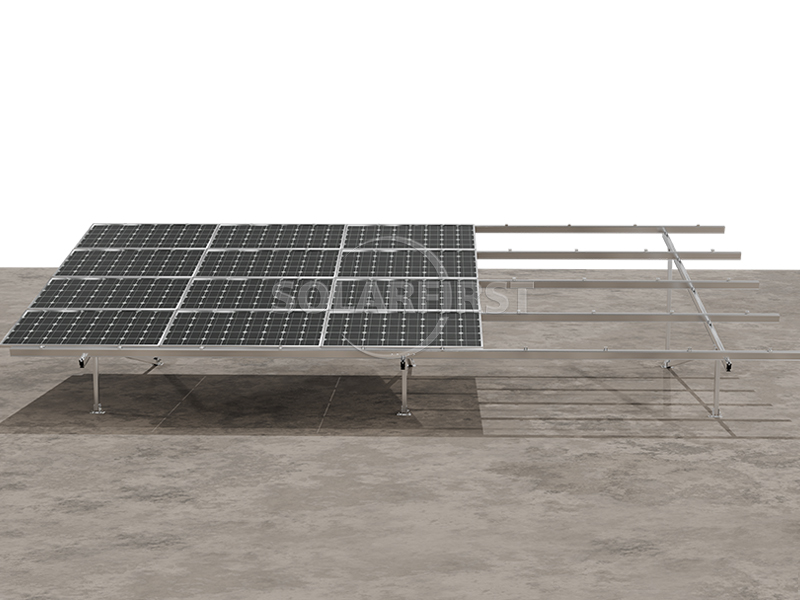

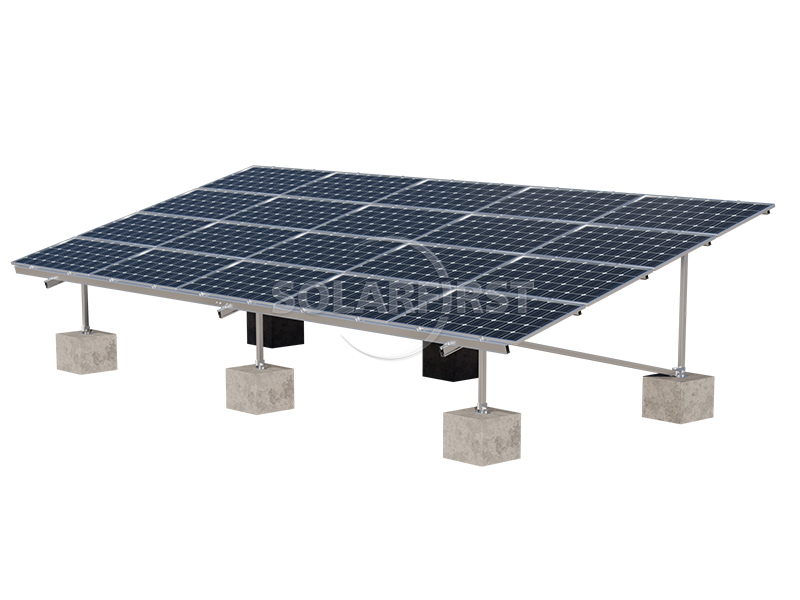

Support solaire au sol Support de sol en aluminiumSystème de montage au sol en aluminium et béton
Options de couleur/apparence :
Natural silver（Colored according to customer requirements）Certification :
Anodized Aluminum 6005-T5Matériau et traitement de surface :
CE, ISO 9001, SGS01 Description du produit
Ce système de montage de module solaire est une structure de montage hautement anticorrosion pour une installation au sol grâce à son alliage d'aluminium 6005 et son matériau en acier inoxydable 304.
Les poutres et les supports seront préassemblés en usine avant la livraison afin de gagner du temps sur le chantier. La conception spéciale de la platine de base permet un réglage en hauteur et en profondeur, pour une adaptation optimale au lieu d'installation.
Le type de structure sera choisi en fonction des conditions du site et des exigences de charge.

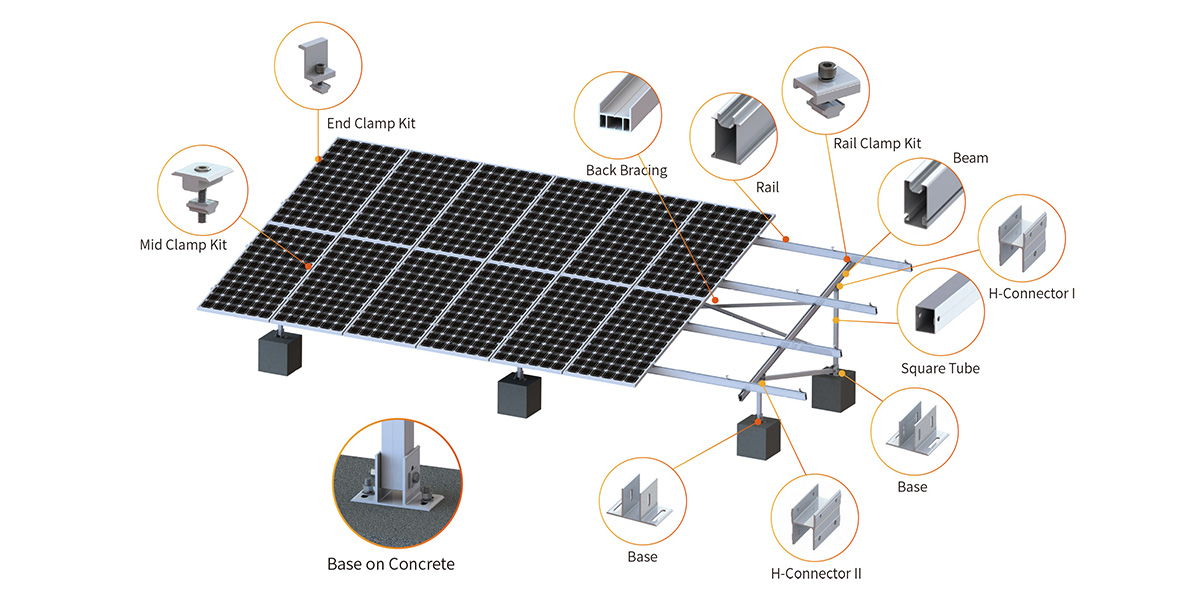

Schéma des accessoires 02

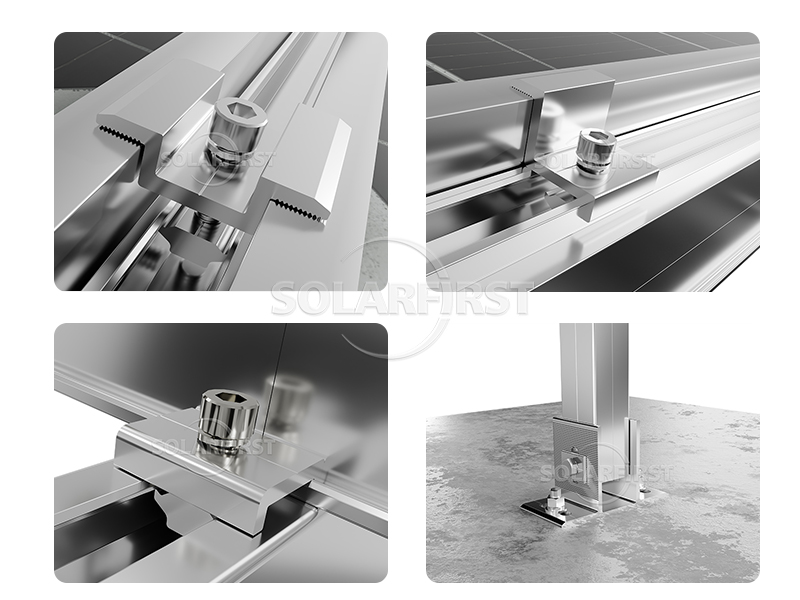

03 Structure
04 Paramètres d'ingénierie de base
| Indicateurs clés | Détails des paramètres |
| Toiture applicable | Sol |
| charge du vent | 60 m/s |
| charge de neige | 1,4 kN/m² |
| Fondation | Pieux vissés / Béton |
| Matière principale | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| standard | Aluminium anodisé AL6005-T5, acier galvanisé à chaud, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
05 Scénarios d'application industrielle
✔ Centrales photovoltaïques au sol en plaine/collines
✔ Ferme photovoltaïque en zone désertique/vasière
✔ Parc photovoltaïque à grande échelle
06 Services techniques professionnels
▶ Conception de la solution et analyse structurelle :
Fournir un schéma de solution personnalisé, des rapports de calcul de charge (y compris l'analyse des charges de vent/de neige/des forces sismiques) ou un schéma d'assemblage.
▶Inspection sur site :
Les ingénieurs effectuent des études de terrain sur les conditions du sol avec des professionnels locaux spécialisés dans l'analyse des sols.
▶Formation et assistance à l'installation :
Fournir des vidéos d'installation, des manuels d'installation et une assistance à l'installation sur site afin de garantir une installation sûre et complète.
07 Système de vérification technique
Fournir des vidéos d'installation standardisées, des manuels d'utilisation et une assistance technique sur site afin de garantir une construction sans erreur.
07 Système de vérification technique
▶ Tests environnementaux extrêmes
• Résiste aux chocs à basse température à -40 °C
• Corrosion par brouillard salin (plus de 3 000 heures)
• Des tests extrêmes, comme la simulation d'un ouragan à 60 m/s.
▶ Certification par un tiers
• Nous possédons des certificats de résistance au vent, à la neige, aux séismes et aux matériaux, délivrés par TUV, SGS et d'autres institutions, afin de garantir la conformité des projets internationaux.
08 Colis et expédition
Emballage conforme aux normes internationales ; les marchandises sont expédiées depuis les ports de Shanghai, Ningbo, Tianjin, Xiamen et Shenzhen en Chine.
09 Étude de cas

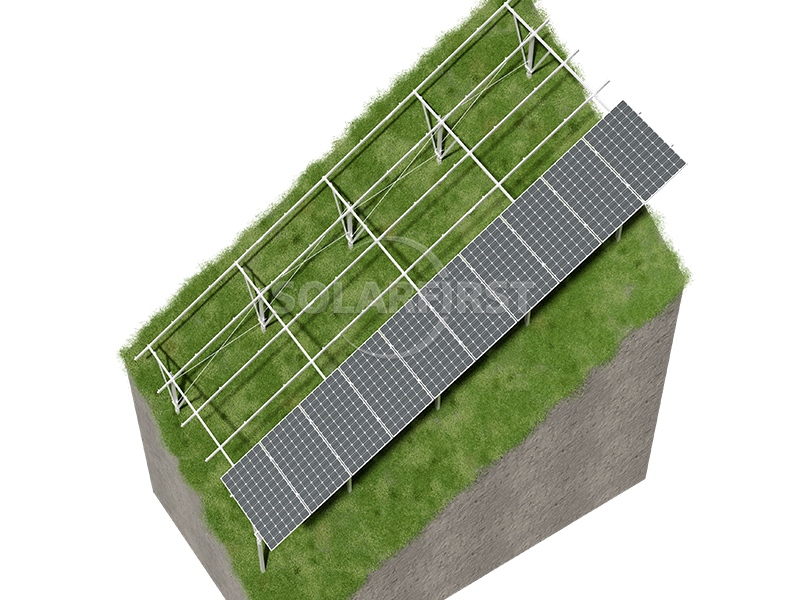

Solar First's ground-mounted solar system is an east-west adjustable, pre-assembled bracket solution designed for large commercial and utility ground-mounted solar installations. It utilizes a durable helical pile foundation, ensuring rapid deployment, robust structural support, and long-term corrosion resistance.
Détails

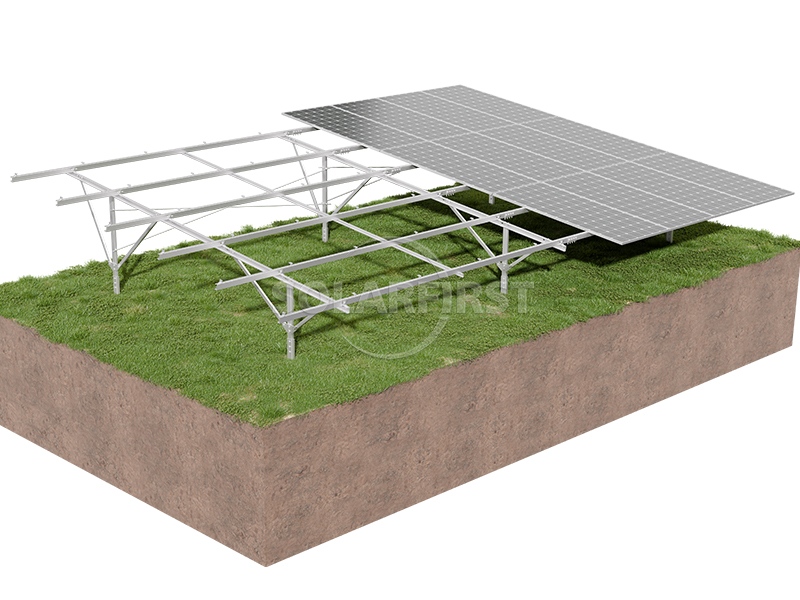

The Solar First Inward-Curved C-Shaped Steel Ground Mounting System is a high-performance solution designed for large-scale ground-mounted plants and projects on complex terrain.
Détails
