Structure de montage flexible monocouche SF

01 Description du produit

Le système de support flexible à câbles monocouches SF adopte une structure en câbles précontraints permettant une grande portée de 20 mètres en une seule travée, créant ainsi un dégagement de 6 mètres de hauteur pour répondre aux besoins combinés de l'agriculture et de l'élevage. Comparé aux supports fixes, il permet d'économiser 20 % de fondations et 30 % d'acier. Parfaitement adapté aux terrains complexes tels que les montagnes, les déserts et les étangs, il est certifié selon la norme nationale GB50017-2017 pour les structures en acier.

✅ Conception économique à grande portée

• Travée unique de 15 à 20 mètres (disposition des composants en demi-chaîne)≥6 mètres d'espace de travailLa conception de l'entraînement multipoint améliore la vitesse critique du vent

• Certification de vitesse du vent limite de 45 m/s (ASCE 7-10)

✅ Utilisation composite à hauteur libre élevée

• ≥6 mètres d'espace de travail
• Soutenir la mise en œuvre simultanée de plantations agricoles et d’élevage

✅ Optimisation des coûts des matériaux

• L'utilisation d'acier est réduite de 30 % (environ 20 tonnes par MW pour les supports fixes)
• Réduction des coûts de base (pieux PHC/pieux coulés en place)

✅ Adaptabilité tout-terrain

• Montagnes, collines, déserts, étangs, terrains irréguliers
• Adaptabilité de la pente : angle d'inclinaison ≤ 30°

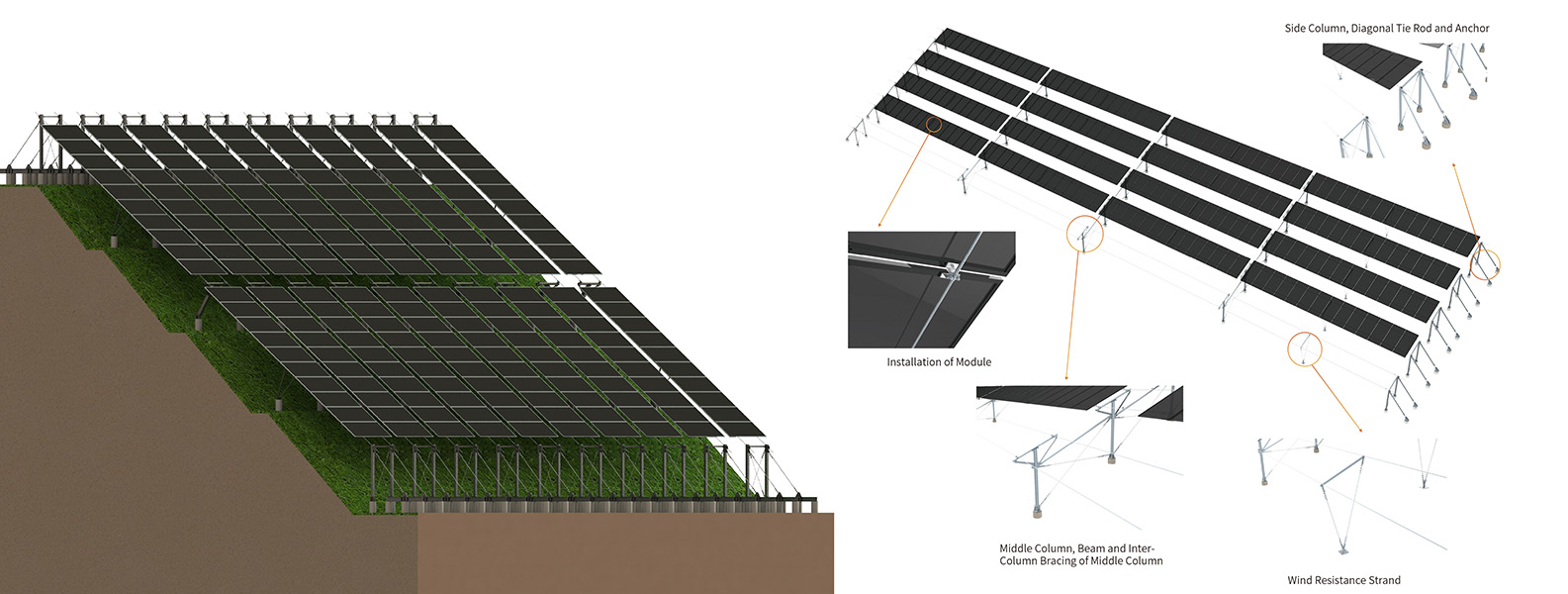

02 Schéma des accessoires

03 Composants du produit

04 Paramètres d'ingénierie de base

05 Scénarios d'application industrielle

✔ Photovoltaïque de surface de réservoir/étang à poissons

✔ Centrale électrique à pente complexe

✔ Zone de restauration de la mine

✔ Station d'épuration

06 Services techniques professionnels

▶ Conception du schéma et analyse structurelle :

Fournir des rapports de calcul de charge personnalisés (y compris l'analyse de la charge de vent/de neige/de la force sismique).

▶ Assistance à l'exploration sur site :

Les ingénieurs effectuent des enquêtes sur site sur les conditions géologiques (capacité portante du sol/pente/environnement corrosif).

▶ Formation et conseils d'installation :

Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.

07 Système de vérification technique

Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.

07 Système de vérification technique

▶ Tests environnementaux extrêmes

• Résiste à l'impact à basse température à -40℃

• Corrosion par brouillard salin (plus de 3 000 heures)

• Des tests extrêmes tels que la simulation d'un ouragan à 60 m/s.

▶ Certification par un tiers

• Nous détenons des certificats de pression du vent, de pression de la neige, de résistance sismique et de certification des matériaux délivrés par TUV, SGS et d'autres institutions pour garantir la conformité des projets mondiaux.

08 Colis et expédition

Emballage standard international ; les marchandises sont expédiées depuis les ports de Shanghai, Ningbo, Tianjin, Xiamen et Shenzhen en Chine.

09 Projet de cas
