Affichage de précision, au-delà des limites
Le système de toiture photovoltaïque intégré au bâtiment (BIPV) révolutionne le modèle de construction traditionnel en utilisant des modules solaires comme structure principale de l'enveloppe du bâtiment et en remplaçant directement les panneaux métalliques ou les tuiles. Ce système adopte une conception innovante de drainage par paliers. Grâce à des canaux de guidage d'eau précis et à des systèmes de récupération des eaux d'avant-toit, il garantit une étanchéité totale (certifiée EN 13830 pour l'étanchéité dynamique), éliminant ainsi totalement le risque d'infiltration des eaux de pluie.
01 Description du produit

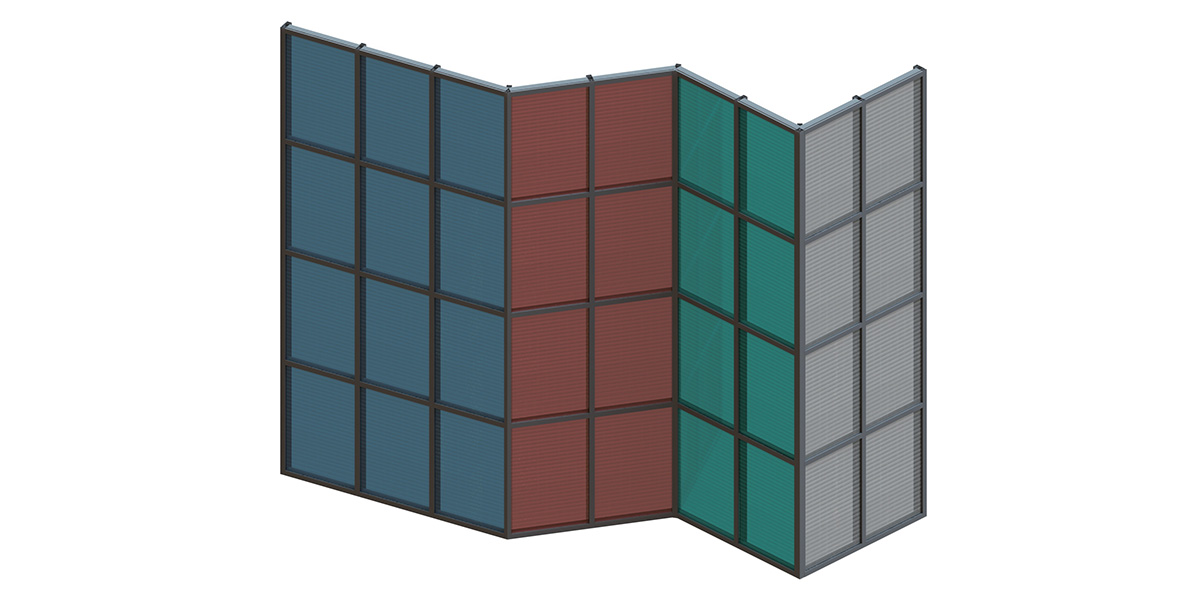

Le système de mur-rideau photovoltaïque SFPVROOM intègre la production d'électricité à l'enveloppe du bâtiment, remplaçant ainsi directement le traditionnel mur-rideau en verre. Il est composé de verre trempé et d'une structure métallique, assurant quatre fonctions : résistance au vent, à la neige, à l'eau et transmission lumineuse. Il permet une personnalisation complète des formes, incluant des surfaces courbes, des lignes droites, des formes carrées et des formes circulaires. Certifié selon la norme EN13830, il offre une résistance au vent de 42 m/s et une capacité de charge de neige de 35 cm.
✅ Esthétique architecturale personnalisée
• Conception libre de forme : surface courbe, ligne droite, carré, cercle, forme irrégulière
• Aluminium anodisé multicolore : correspond à la couleur extérieure architecturale (en option)
✅ Garantie de double isolation thermique
• Couche du module photovoltaïque : Réfléchit une partie du rayonnement solaire
• Profilés en aluminium à isolation thermique : blocage de la conduction thermique
✅ Structure
• Résistance à la charge du vent de 42 m/s (test dynamique EN13830)
• Résistance à la charge de neige de 35 cm (vérifiée à -30 ℃)
• Les performances d'étanchéité sont conformes au test de pulvérisation d'eau ASTM E331
02 Schéma des accessoires
03 Composants du produit
04 Paramètres d'ingénierie de base
| Indicateurs clés | Détails des paramètres |
| Installation | Toiture BIPV |
| Charge de vent | jusqu'à 60 m/s |
| Angle d'inclinaison | ≥3° |
| Charge de neige | 1,4kn/m² |
| Normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304, acier galvanisé à chaud |
| Garantie | Garantie de 10 ans |
05 Scénarios d'application industrielle
✔ Pour les maisons et les villas
✔ Pour les bâtiments commerciaux
✔ Pour la construction
✔ Façade pour clôture
06 Services techniques professionnels
▶ Conception du schéma et analyse structurelle :
Fournir des rapports de calcul de charge personnalisés (y compris l'analyse de la charge de vent/de neige/de la force sismique).
▶ Assistance à l'exploration sur site :
Les ingénieurs effectuent des enquêtes sur site sur les conditions géologiques (capacité portante du sol/pente/environnement corrosif).
▶ Formation et conseils d'installation :
Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.
07 Système de vérification technique
Fournir des vidéos d'installation standardisées, des manuels d'utilisation et des conseils techniques sur site pour garantir l'absence totale d'erreur de construction.
07 Système de vérification technique
▶ Tests environnementaux extrêmes
• Résiste à l'impact à basse température à -40℃
• Corrosion par brouillard salin (plus de 3 000 heures)
• Des tests extrêmes tels que la simulation d'un ouragan à 60 m/s.
▶ Certification par un tiers
• Nous détenons des certificats de pression du vent, de pression de la neige, de résistance sismique et de certification des matériaux délivrés par TUV, SGS et d'autres institutions pour garantir la conformité des projets mondiaux.
08 Colis et expédition
Emballage standard international ; les marchandises sont expédiées depuis les ports de Shanghai, Ningbo, Tianjin, Xiamen et Shenzhen en Chine.
09 Projet de cas
Le système de toiture photovoltaïque intégré au bâtiment (BIPV) révolutionne le modèle de construction traditionnel en utilisant des modules solaires comme structure principale de l'enveloppe du bâtiment et en remplaçant directement les panneaux métalliques ou les tuiles. Ce système adopte une conception innovante de drainage par paliers. Grâce à des canaux de guidage d'eau précis et à des systèmes de récupération des eaux d'avant-toit, il garantit une étanchéité totale (certifiée EN 13830 pour l'étanchéité dynamique), éliminant ainsi totalement le risque d'infiltration des eaux de pluie.
